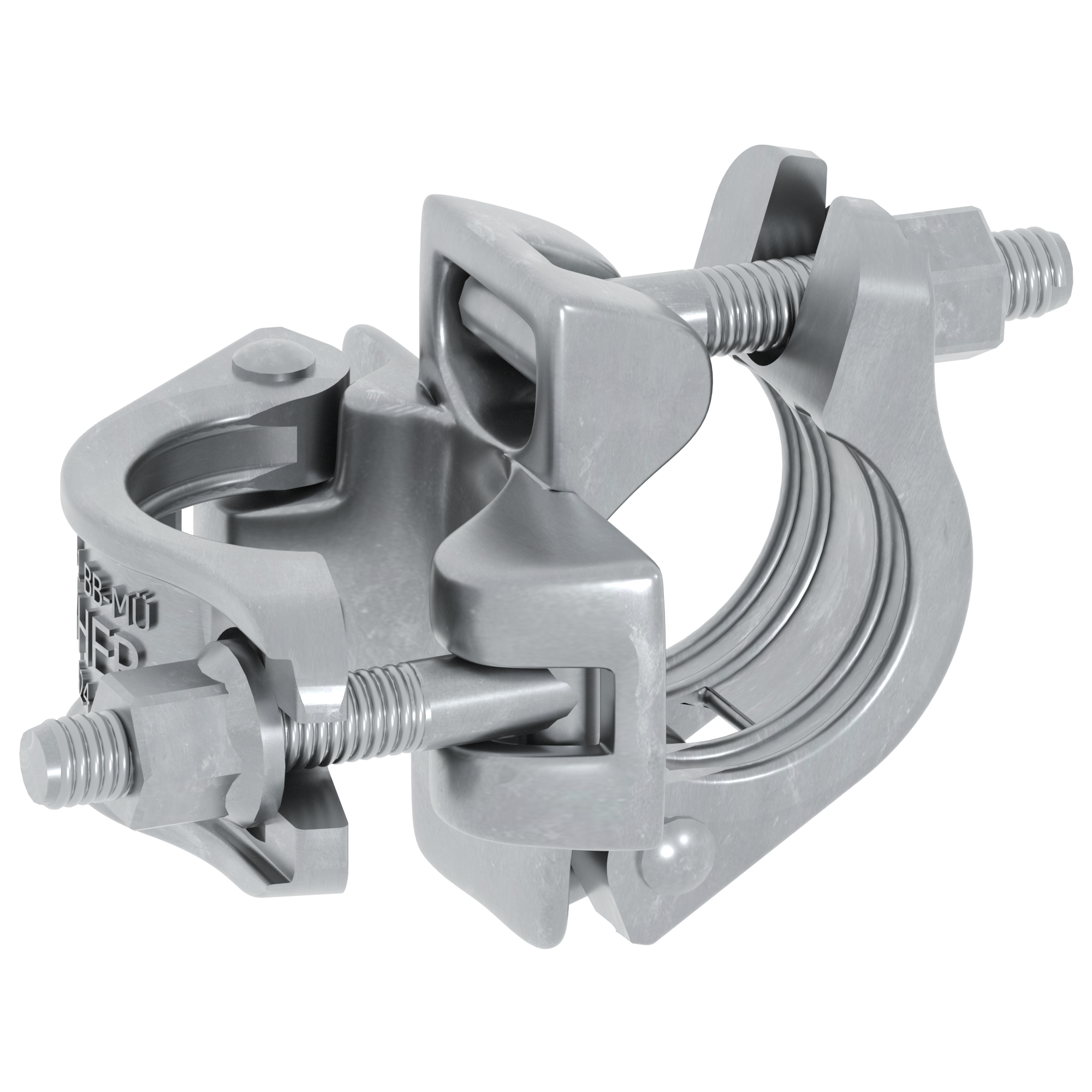

Layher Normalkupplung

Name: Layher Normalkupplung
SKU: 4700019-X
Availability: InStock

Art.-Nr. 4700019-X

9,20 € – 831,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferung voraussichtlich zwischen Mi., 4. Nov. und Mo., 9. Nov.
Versand in 4–7 Werktagen · Wochenenden ausgenommen

Lieferzeit: 4 - 7 Werktage

Was bedeutet SW? SW steht für Schlüsselweite — die Weite des Schraubenschlüssels, der zur Montage passt: SW 19 braucht einen 19-mm-Schlüssel, SW 22 einen mit 22 mm. Beide Ausführungen sind technisch gleichwertig. Wählen Sie die Schlüsselweite, die zu Ihrem vorhandenen Material und Werkzeug passt — dann brauchen Sie auf der Baustelle nur einen Schlüssel. Unsicher? Fragen Sie uns kurz, wir sagen Ihnen, was zu Ihrem Gerüst passt.

Variante

Größe

Zurücksetzen

💶 Versandkosten sparen: Kostenfreie Selbstabholung in einem Layher-Auslieferungslager in Ihrer Nähe – deutschlandweit. Im Bestellabschluss einfach „Selbstabholung“ wählen – wir schlagen Ihnen anhand Ihrer PLZ die drei nächsten Lager vor.

SSL-verschlüsselt

Käuferschutz

Nur original Layher NeuwareGeprüft & zertifiziert

Schneller VersandPaket & Spedition deutschlandweit

KäuferschutzBis 20.000 € via Trusted Shops

Selbstabholung möglichDirekt im Auslieferungslager

Nur original Layher Neuware

Artikelnummer: 4700019-X Kategorien: Layher Gerüstzubehör, Gerüstkupplungen, Fassadengerüst, Gerüstkupplungen, Gerüstzubehör, Gerüstkupplungen, Modulgerüst, Gerüstkupplungen Schlagwörter: Festkupplung, Normalkupplung, Verbinder starr, Kupplung, Schelle, Rohrschelle, Gerüstschelle

↓ Datenblatt als PDF herunterladen

Technische Daten der Ausführungen:

Artikel-Nr.	Ausführung	SW	Gewicht
4700019	Normalkupplung	19	1,3 kg
4700022	Normalkupplung	22	1,3 kg

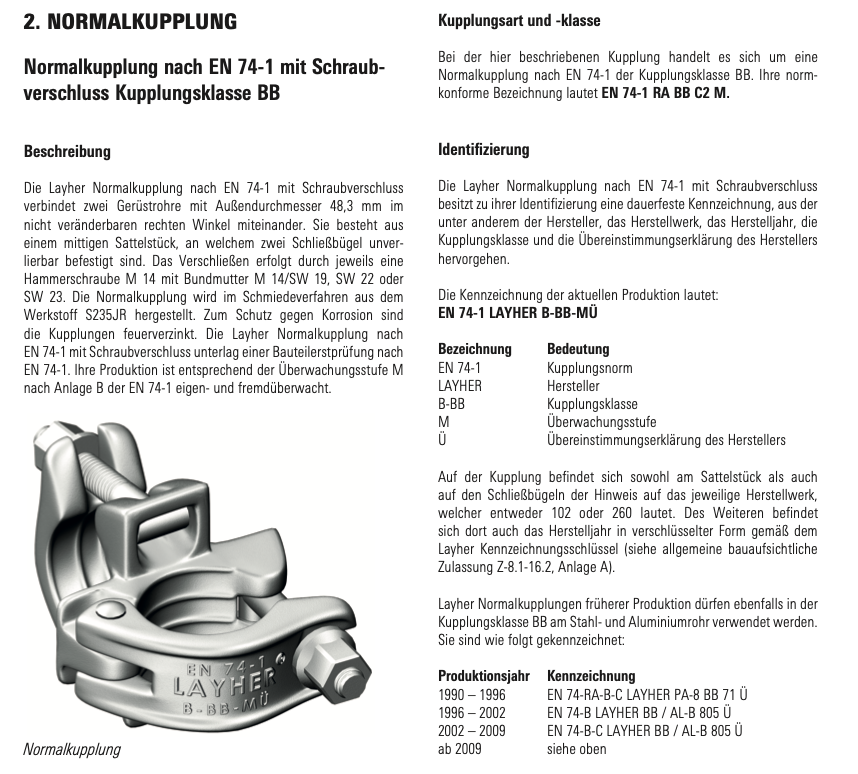

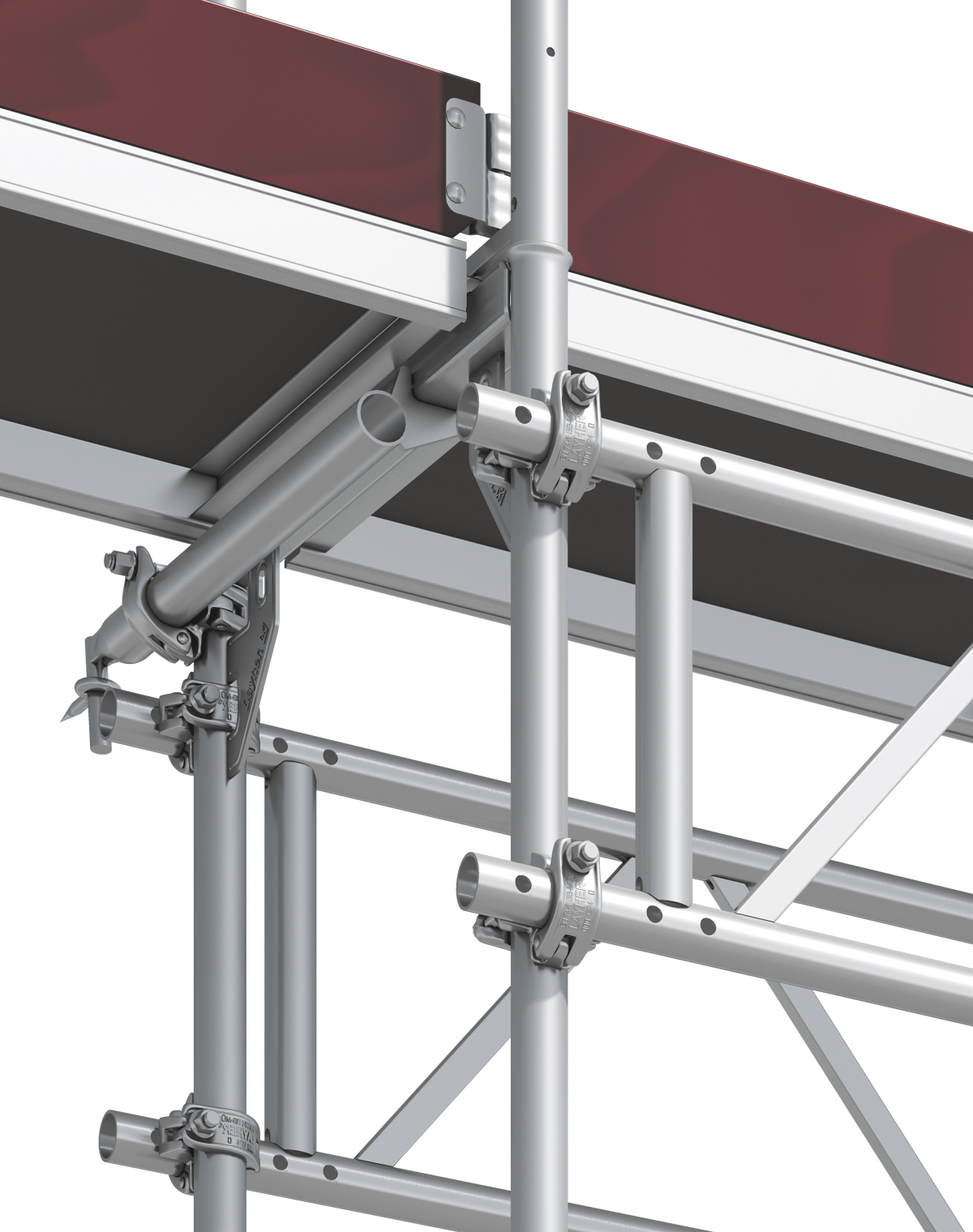

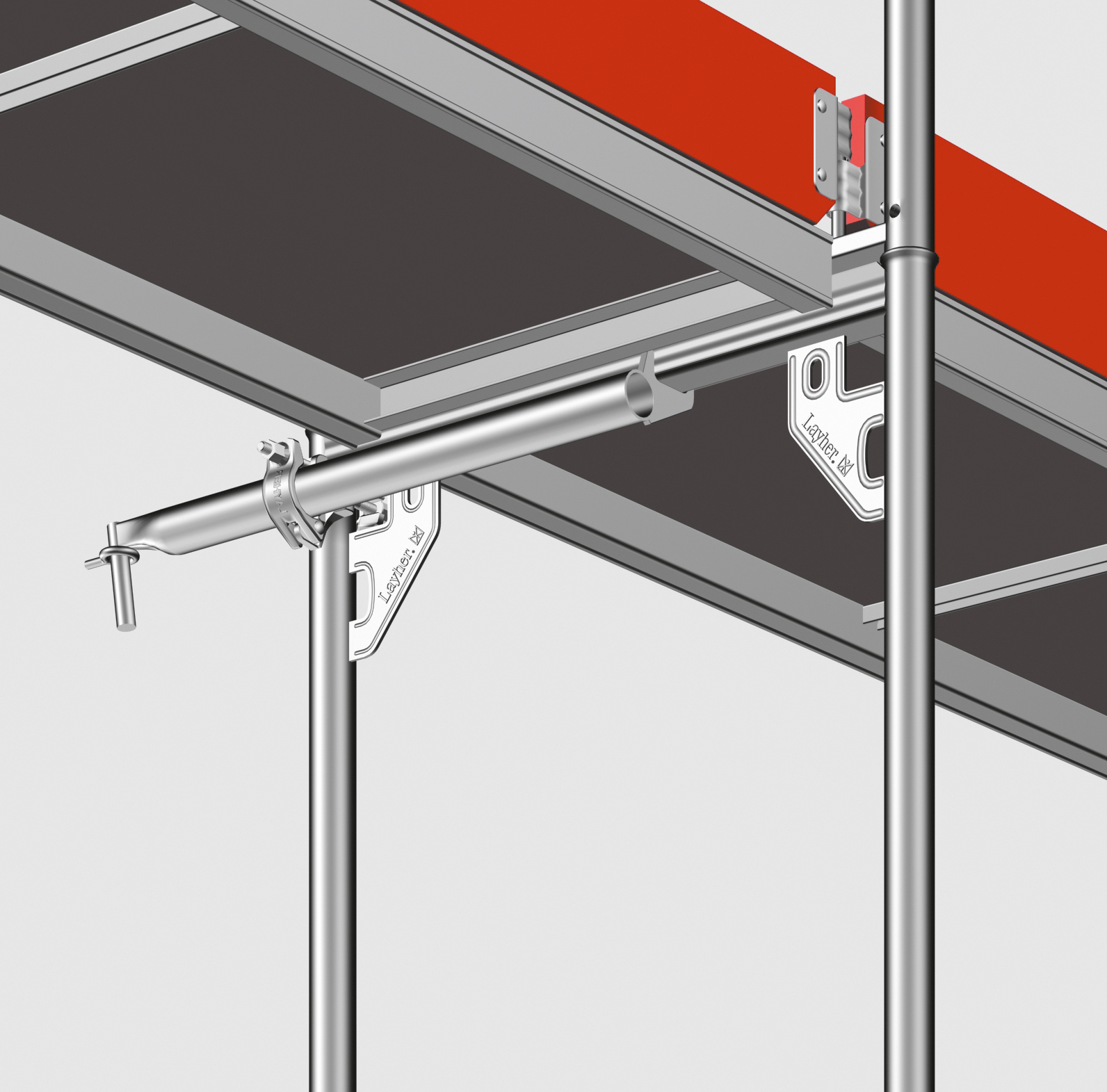

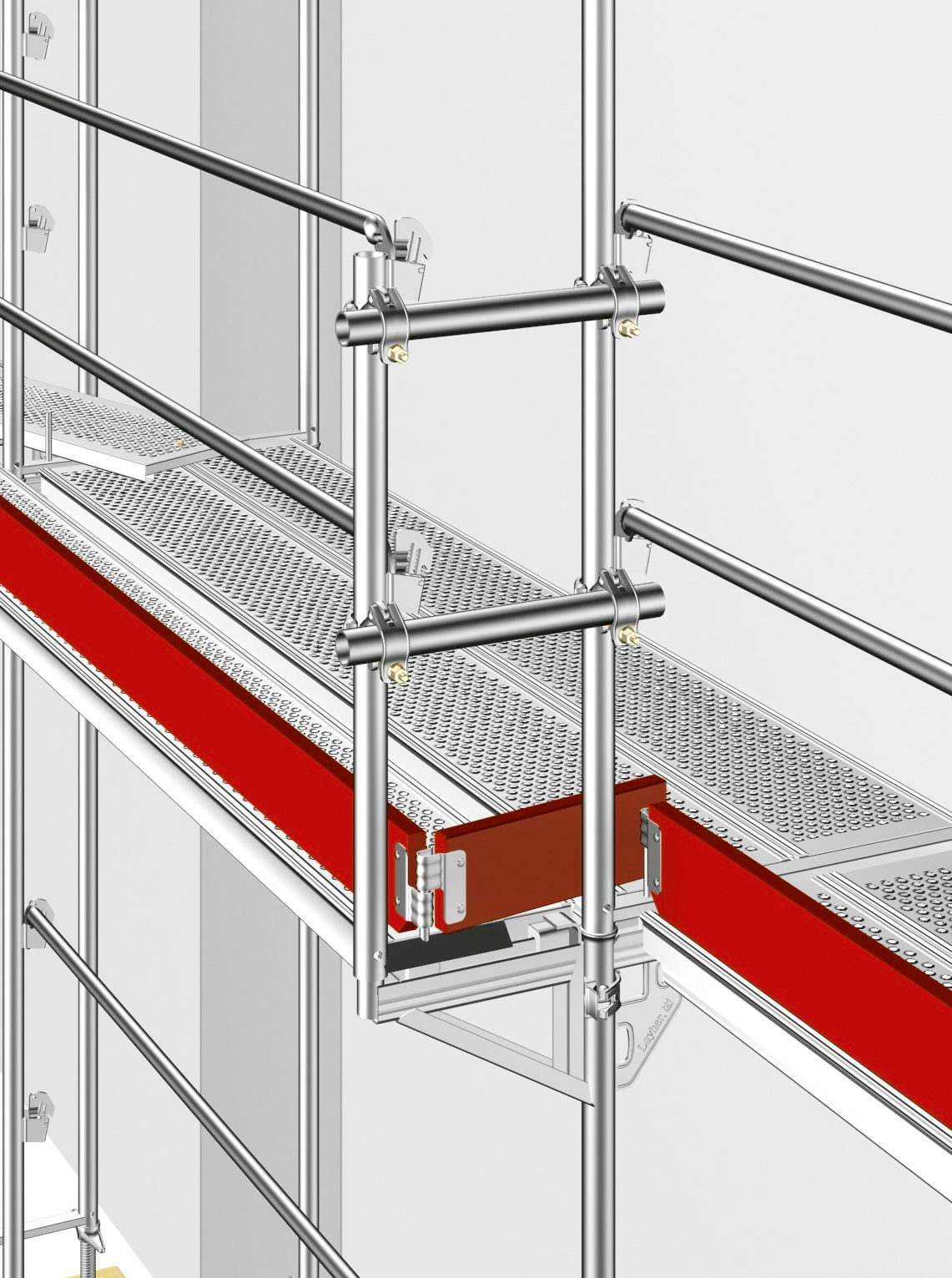

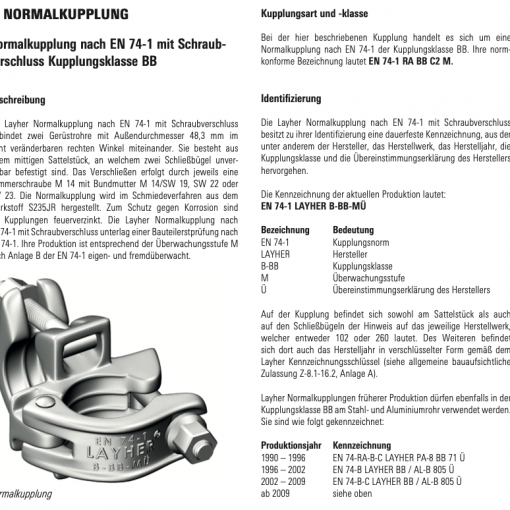

Die Layher Normalkupplung verbindet zwei Gerüstrohre mit D=48,3 mm im festen rechten Winkel. Sie ermöglicht in Verbindung mit Gerüstrohren den Sonderausbau und Weiterbau außerhalb der Regelausführung und ist für Stahl- ebenso wie für Aluminiumrohr vorgesehen.

Die Kupplung ist in Stahl gesenkgeschmiedet, feuerverzinkt und besteht aus einem mittigen Sattelstück mit zwei unverlierbar befestigten Schließbügeln. Verschlossen wird sie mit je einer Hammerschraube M14 und Bundmutter; das Anzugsmoment der Bundmuttern beträgt 50 Nm.

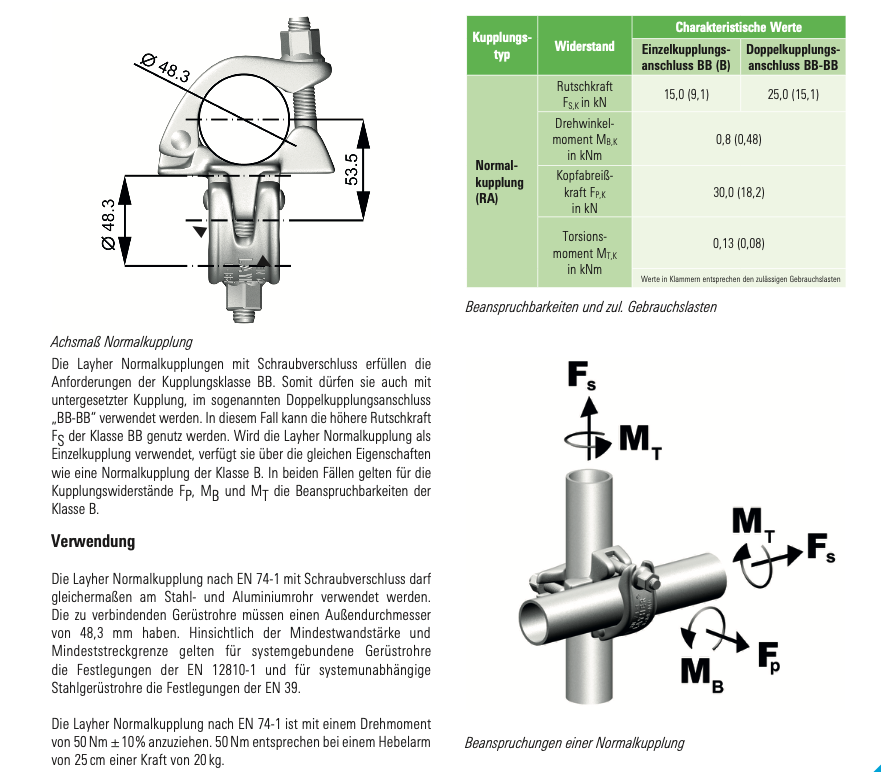

Die Layher Normalkupplung ist eine Schraubkupplung nach DIN EN 74-1, Kupplungsklasse BB, bzw. nach allgemeiner bauaufsichtlicher Zulassung des DIBt; die Produktion ist güteüberwacht (Überwachungsstufe M).

Lieferbar in den Schlüsselweiten SW 19 und SW 22. Passende Hammerkopfschrauben und Bundmuttern M14 finden Sie ebenfalls in unserem Shop.

Material	Stahl, gesenkgeschmiedet, feuerverzinkt (Werkstoff S235JR)
Kupplungsart	Normalkupplung mit Schraubverschluss, rechtwinklig
Kupplungsklasse	BB nach DIN EN 74-1 (güteüberwacht, Überwachungsstufe M)
Rohrdurchmesser	D=48,3 mm (Stahl- und Aluminiumrohr)
Verschluss	Hammerschraube M14 mit Bundmutter
Gewindetyp	Normalgewinde
Anzugsmoment Bundmutter	50 Nm
Schlüsselweite (SW)	19 oder 22
Gewicht	1,3 kg (Art.-Nr. 4700.019 und 4700.022)
