Layher Drehkupplung

Name: Layher Drehkupplung
SKU: 4702019-X
Availability: InStock

Art.-Nr. 4702019-X

10,90 € – 1.057,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferung voraussichtlich zwischen Do., 5. Nov. und Di., 10. Nov.
Versand in 4–7 Werktagen · Wochenenden ausgenommen

Lieferzeit: 4 - 7 Werktage

Was bedeutet SW? SW steht für Schlüsselweite — die Weite des Schraubenschlüssels, der zur Montage passt: SW 19 braucht einen 19-mm-Schlüssel, SW 22 einen mit 22 mm. Beide Ausführungen sind technisch gleichwertig. Wählen Sie die Schlüsselweite, die zu Ihrem vorhandenen Material und Werkzeug passt — dann brauchen Sie auf der Baustelle nur einen Schlüssel. Unsicher? Fragen Sie uns kurz, wir sagen Ihnen, was zu Ihrem Gerüst passt.

Variante

Größe

Zurücksetzen

💶 Versandkosten sparen: Kostenfreie Selbstabholung in einem Layher-Auslieferungslager in Ihrer Nähe – deutschlandweit. Im Bestellabschluss einfach „Selbstabholung“ wählen – wir schlagen Ihnen anhand Ihrer PLZ die drei nächsten Lager vor.

SSL-verschlüsselt

Käuferschutz

Nur original Layher NeuwareGeprüft & zertifiziert

Schneller VersandPaket & Spedition deutschlandweit

KäuferschutzBis 20.000 € via Trusted Shops

Selbstabholung möglichDirekt im Auslieferungslager

Nur original Layher Neuware

Artikelnummer: 4702019-X Kategorien: Layher Gerüstzubehör, Gerüstkupplungen, Fassadengerüst, Gerüstkupplungen, Gerüstzubehör, Gerüstkupplungen, Modulgerüst, Gerüstkupplungen Schlagwörter: Schelle, Kupplung, Gerüstschelle, Rohrschelle, Drehkupplung, Verbinder drehbar

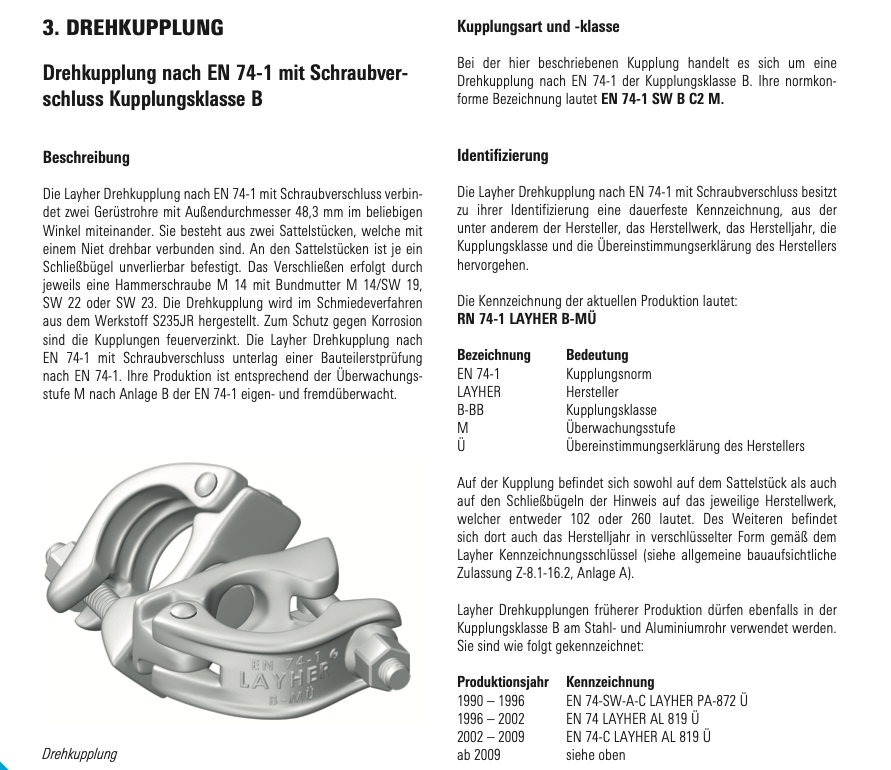

↓ Datenblatt als PDF herunterladen

Technische Daten der Ausführungen:

Artikel-Nr.	Ausführung	SW	Gewicht
4702019	Drehkupplung	19	1,5 kg
4702022	Drehkupplung	22	1,5 kg

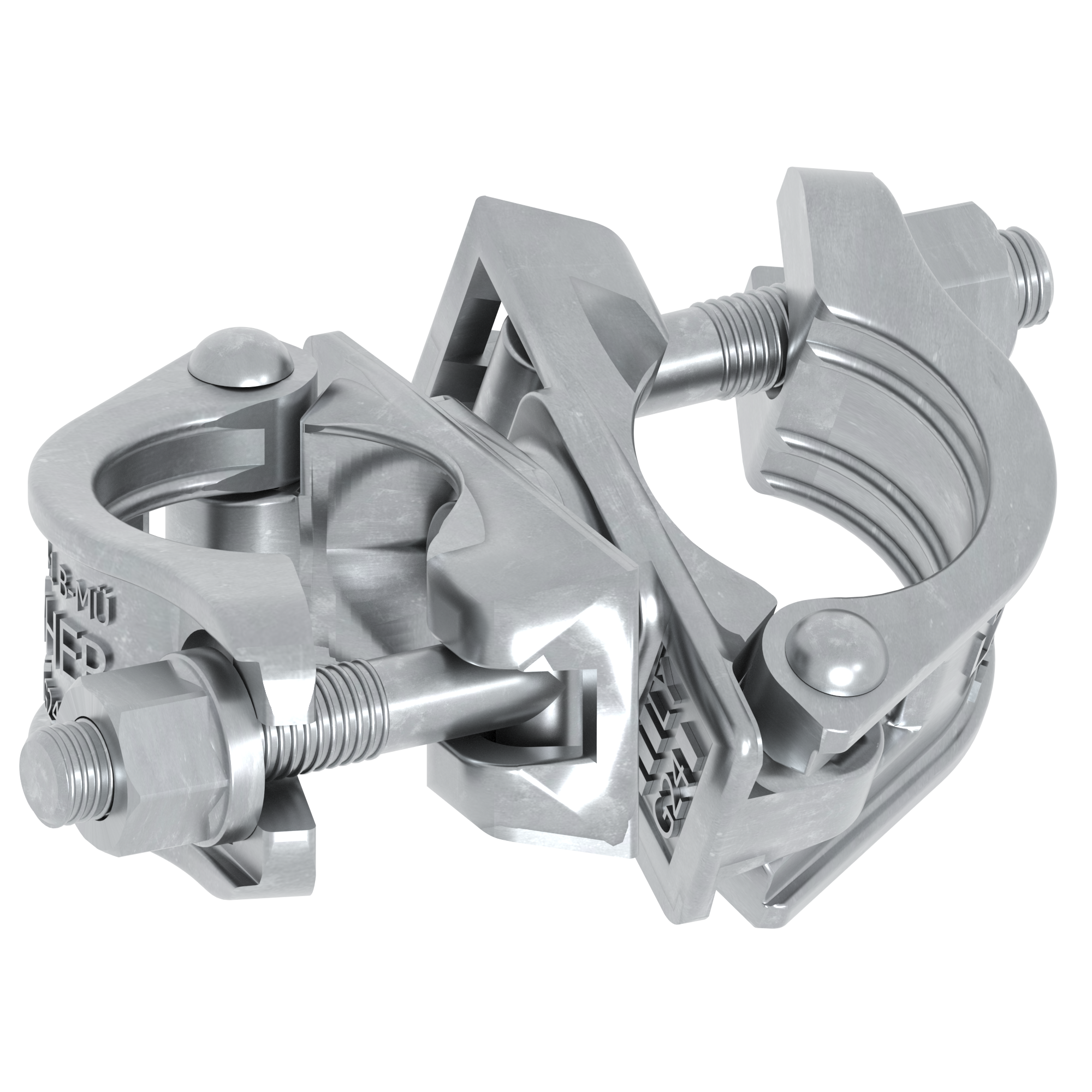

Die Layher Drehkupplung verbindet zwei Gerüstrohre mit D=48,3 mm im beliebigen Winkel. Sie ist für Stahl- ebenso wie für Aluminiumrohr vorgesehen.

Die Kupplung besteht aus zwei Sattelstücken, die mit einem Niet drehbar verbunden sind; an jedem Sattelstück ist ein Schließbügel unverlierbar befestigt. Verschlossen wird sie mit je einer Hammerschraube M14 und Bundmutter. In Stahl gesenkgeschmiedet und feuerverzinkt.

Die Drehkupplung ist eine Schraubkupplung nach DIN EN 74-1, Kupplungsklasse B, bzw. nach allgemeiner bauaufsichtlicher Zulassung des DIBt, güteüberwacht (Überwachungsstufe M). Das Anzugsmoment der Bundmuttern beträgt 50 Nm.

Lieferbar in SW 19 und SW 22. Passende Hammerkopfschrauben und Bundmuttern M14 führen wir ebenfalls im Shop.

Material	Stahl, gesenkgeschmiedet, feuerverzinkt (Werkstoff S235JR)
Kupplungsart	Drehkupplung mit Schraubverschluss, beliebig winklig
Kupplungsklasse	B nach DIN EN 74-1 (güteüberwacht, Überwachungsstufe M)
Rohrdurchmesser	D=48,3 mm (Stahl- und Aluminiumrohr)
Verschluss	Hammerschraube M14 mit Bundmutter
Gewindetyp	Normalgewinde
Anzugsmoment Bundmutter	50 Nm
Schlüsselweite (SW)	19 oder 22
Gewicht	1,5 kg (Art.-Nr. 4702.019 und 4702.022)
