↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | SW | Gewicht |
|---|---|---|---|
| 4720019 | Gitterträgerkupplung SW 19 | 19 | 1,6 kg |
| 4720022 | Gitterträgerkupplung SW 22 | 22 | 1,6 kg |

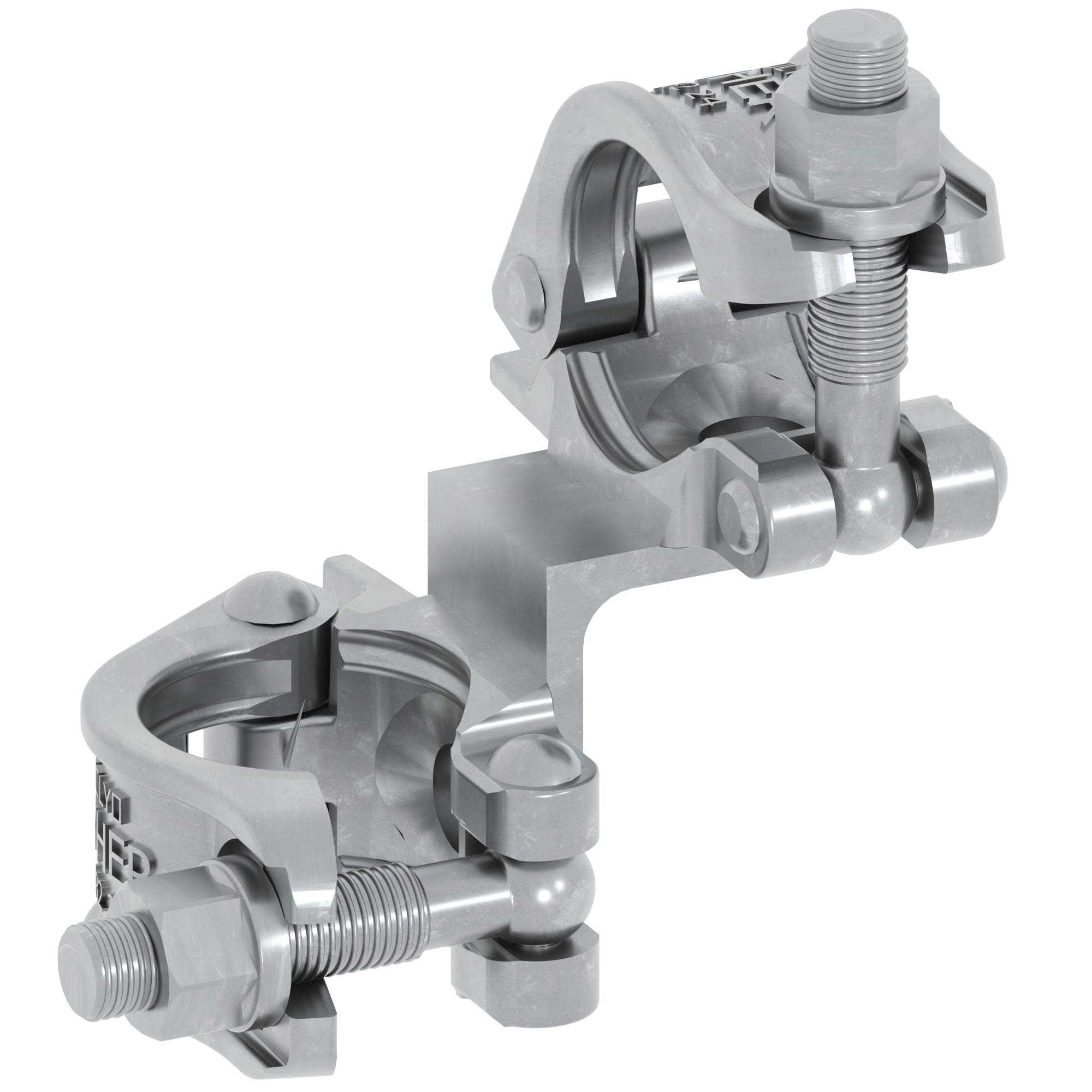

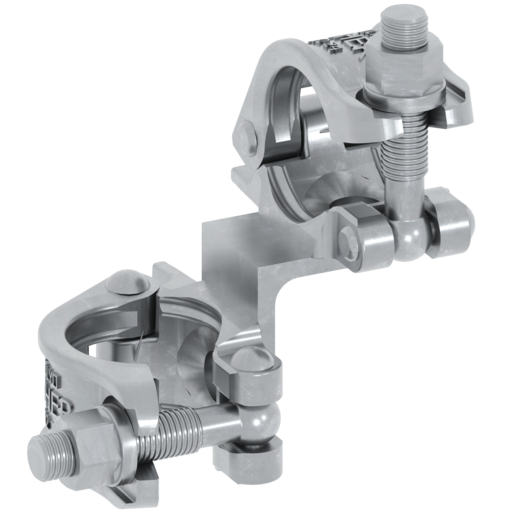

Beispielabbildung (Foto oder Illustration). Das gelieferte Produkt kann im Aussehen, z. B. in Oberfläche und Farbton, abweichen.
UVP: 40,34 € Ursprünglicher Preis war: 40,34 €33,90 €Aktueller Preis ist: 33,90 €.
inkl. MwSt. zzgl. Versandkosten
Lieferzeit: 4 - 7 Werktage
↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | SW | Gewicht |
|---|---|---|---|
| 4720019 | Gitterträgerkupplung SW 19 | 19 | 1,6 kg |
| 4720022 | Gitterträgerkupplung SW 22 | 22 | 1,6 kg |

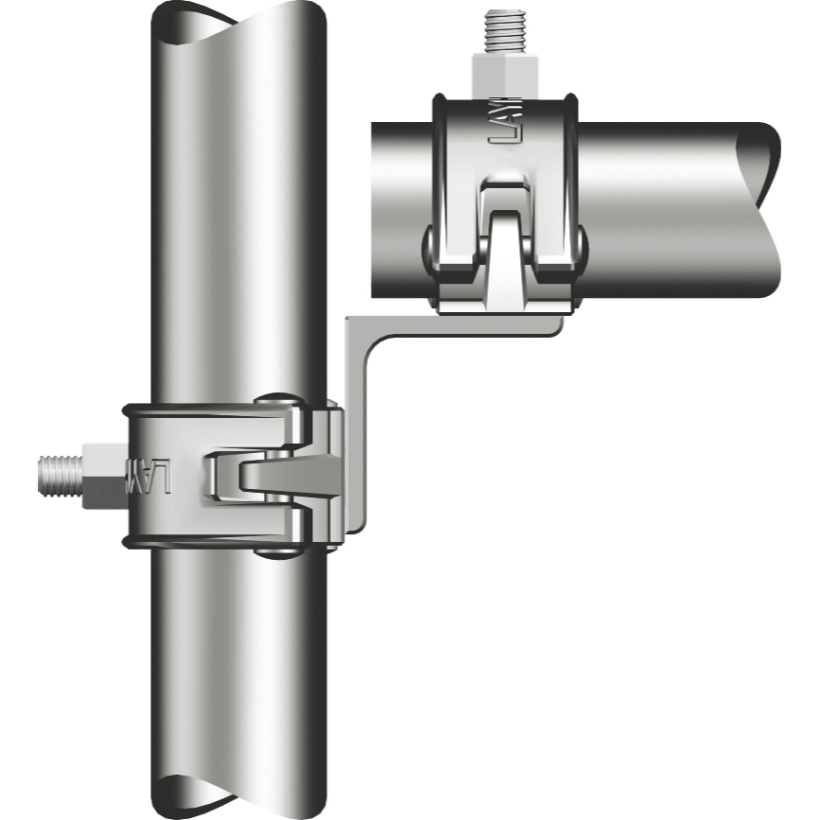

Mit Gitterträgerkupplungen wird der Layher Blitz Gitterträger am Untergurt mit dem Ständerrohr verbunden.
Die Original Layher Gitterträgerkupplung schließt den Untergurt des Blitz Gitterträgers am Ständerrohr an. Sie nimmt so die Gerüstböden auf, wenn Sie mit Blitz Gitterträgern überbrücken – im üblichen Blitz Gerüst Aufbau bis 4,14 m mit Stahl- oder Alu-Böden.
Die Kupplung ist für Gitterträger und Rohre D = 48,3 mm ausgelegt und aus feuerverzinktem Stahl gefertigt. Es gibt zwei Ausführungen mit eigener Artikelnummer: Schlüsselweite 19 und Schlüsselweite 22. Das Gewicht beträgt 1,6 kg, die.
Für den Einsatz der Blitz Gitterträger gilt der Zulassungsbescheid; bei Verwendung des Alu-Gitterträgers sind verminderte Tragfähigkeiten zu beachten. Für Gerüstkupplungen mit Schraubverschluss gibt Layher ein Anzugsmoment der Bundmuttern von 50 Nm an.
| Material | Stahl, feuerverzinkt |
| Verwendung | Anschluss des Untergurts von Blitz Gitterträgern am Ständerrohr |
| Geeignet für | Gitterträger und Rohre D = 48,3 mm |
| Schlüsselweite (SW) | 19 oder 22 (je eigene Artikelnummer) |
| Artikel-Nr. | 4720019 (SW 19) · 4720022 (SW 22) |
| Gewicht | 1,6 kg |
| Anzugsmoment Bundmuttern | 50 Nm (Layher-Angabe für Gerüstkupplungen) |
| Normbezug Gerüstkupplungen | DIN EN 74-1 bzw. allgemeine bauaufsichtliche Zulassung des DIBt |
| Hersteller | Wilhelm Layher GmbH & Co. KG |
Wir verkaufen ausschließlich original Layher Gerüst
Holen Sie Ihre Bestellung direkt im Auslieferungslager ab
Fragen Sie uns telefonisch oder per E-Mail an
Das komplette Layher Gerüstteile Sortiment verfügbar
Schneller Paket- und Speditionsversand
Telefonische Kaufberatung zu Ihrem Gerüstkauf
Gehört technisch dazu – laut Layher-Stückliste bzw. Herstellerangabe
