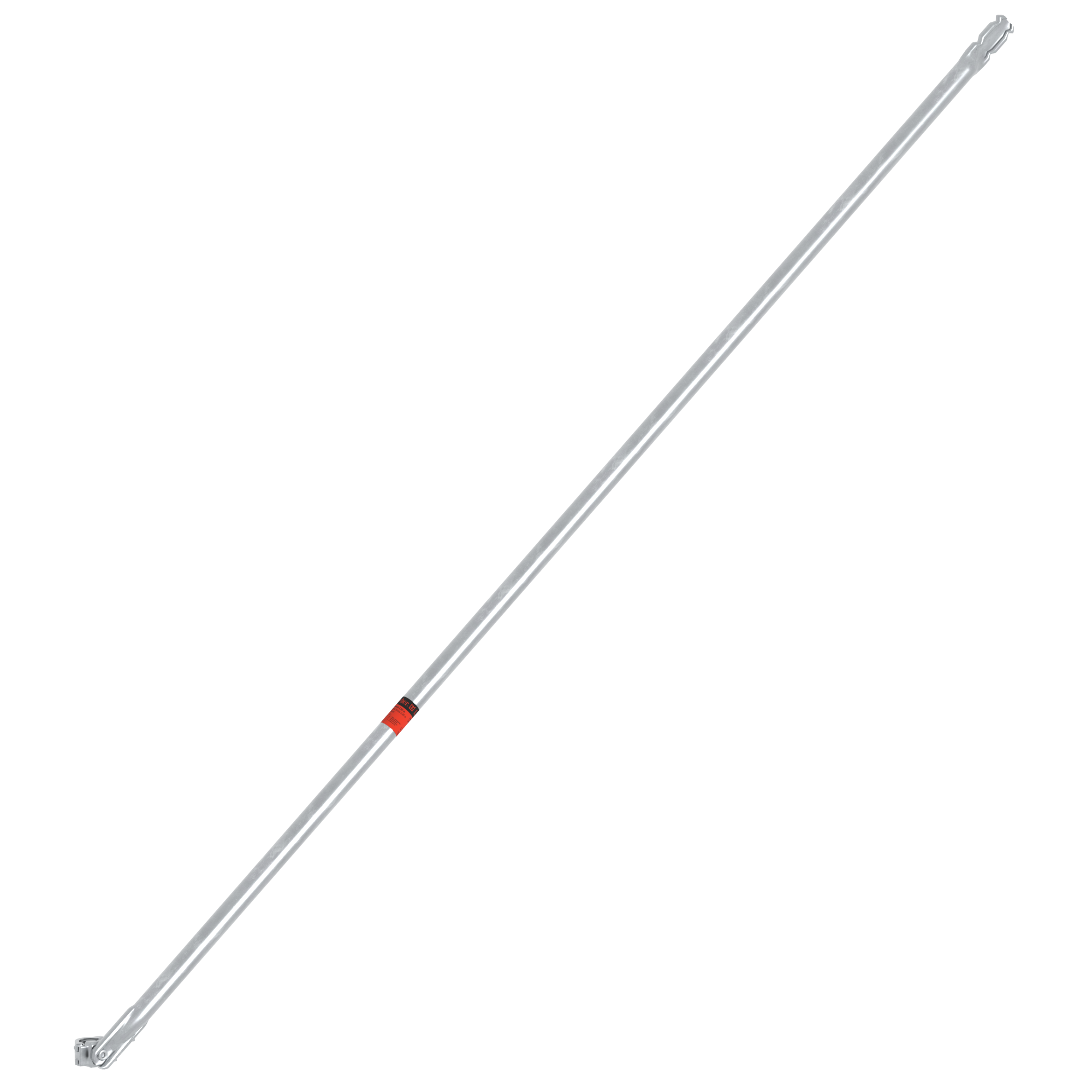

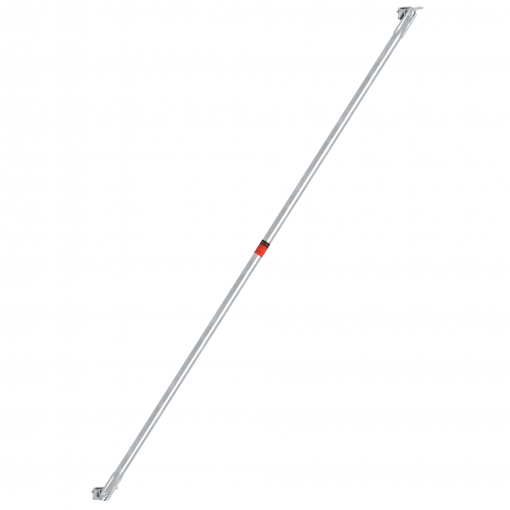

Layher Diagonale mit Keil-Halbkupplung
40,90 € – 45,90 €
inkl. MwSt. zzgl. Versandkosten
Versand in 4–7 Werktagen · Wochenenden ausgenommen
Lieferzeit: 4 - 7 Werktage
Oft dazu gekauft von Nutzern
Layher Geländer einfach, Stahl
Layher Fußspindeln
Layher Blitz Stellrahmen, Aluminium, 2,00 x 0,73 m
Layher Ausgleichsrahmen, Aluminium, 0,73 m breitDiagonale mit Keil-Halbkupplung — Blitz-Gerüst-Bauteil. Das vollständige Layher-Datenblatt als PDF: ↓ Datenblatt herunterladen
| Art.-Nr. | Ausführung | Gewicht | Preis inkl. MwSt. |
|---|---|---|---|
| 1736207 | 2,07 m · 2,00 m | 7 kg | 40,90 € |
| 1736257 | 2,57 m · 2,00 m | 7,8 kg | 42,90 € |
| 1737257 | 2,57 m · 1,50 m | 7,3 kg | 45,90 € |
| 1736307 | 3,07 m · 2,00 m | 8,3 kg | 45,90 € |

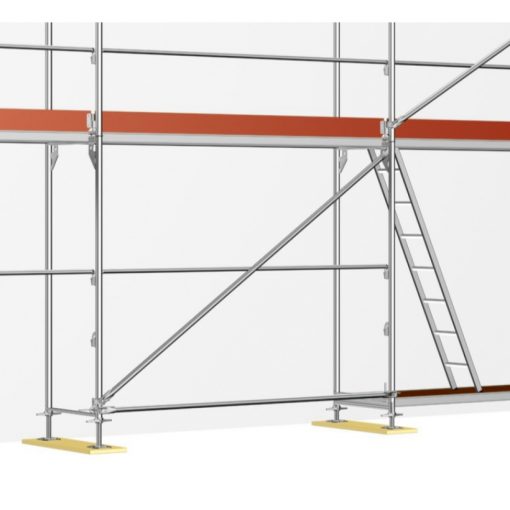

Layher Blitz Diagonale – Unverzichtbar für die Vertikalaussteifung

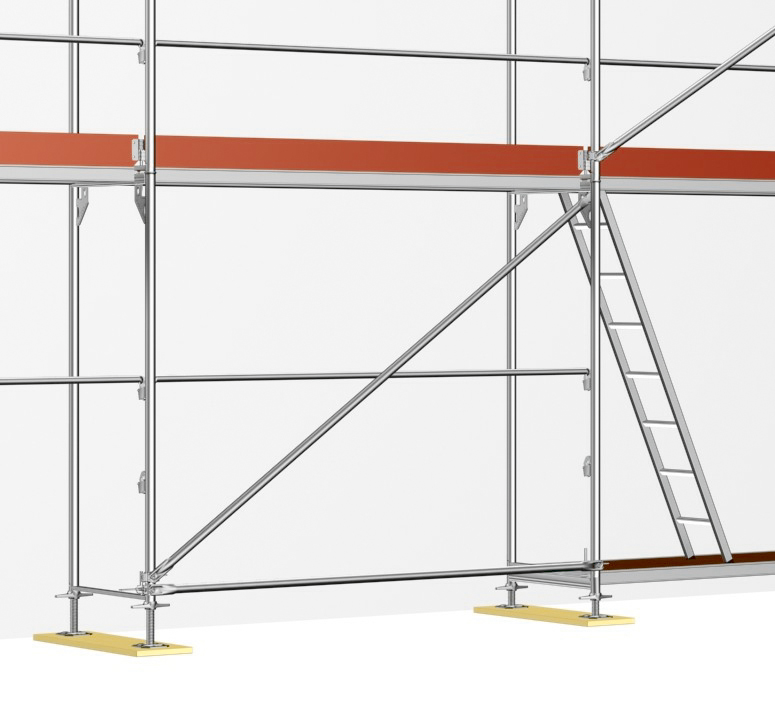

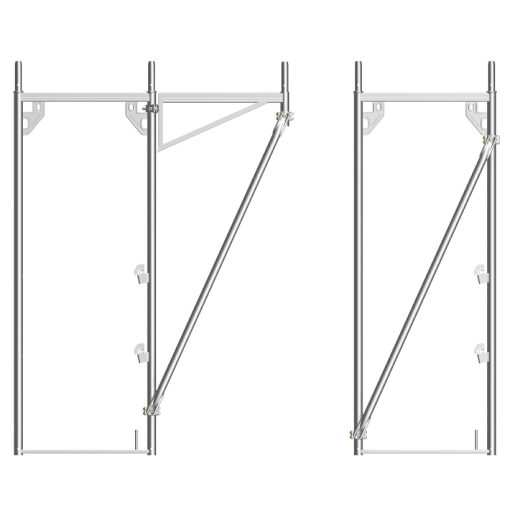

Die Layher Blitz Diagonale ist ein zwingend erforderliches Element für die Vertikalaussteifung des Blitz-Gerüsts – sowohl parallel als auch senkrecht zur Fassade. Sie wird im Knotenblech am oberen Ende des Stellrahmens eingeführt und dort durch die Kerbe sicher eingeklemmt. Am unteren Diagonal-Punkt wird sie mit einer zugelassenen Keil-Halbkupplung verkeilt, wodurch eine kraftschlüssige, wackelfreie Verstrebung entsteht. Diese Konstruktion ermöglicht zudem eine einfache Korrektur beim Aufbau des Gerüsts.
Vorteile der Blitz Diagonale
✔ Kraftschlüssige Verstrebung
✔ Schraubenlose Montage
✔ Einfache Ausrichtung des Gerüst ohne Wasserwaage
Montagehinweis
✅ Keil Halbkupplung – Schraubenlose Montage – 1 Hammerschlag genügt zum Befestigen und Lösen
✅ Knotenblech – einfaches Einhängen der Diagonale mit der Kerbe

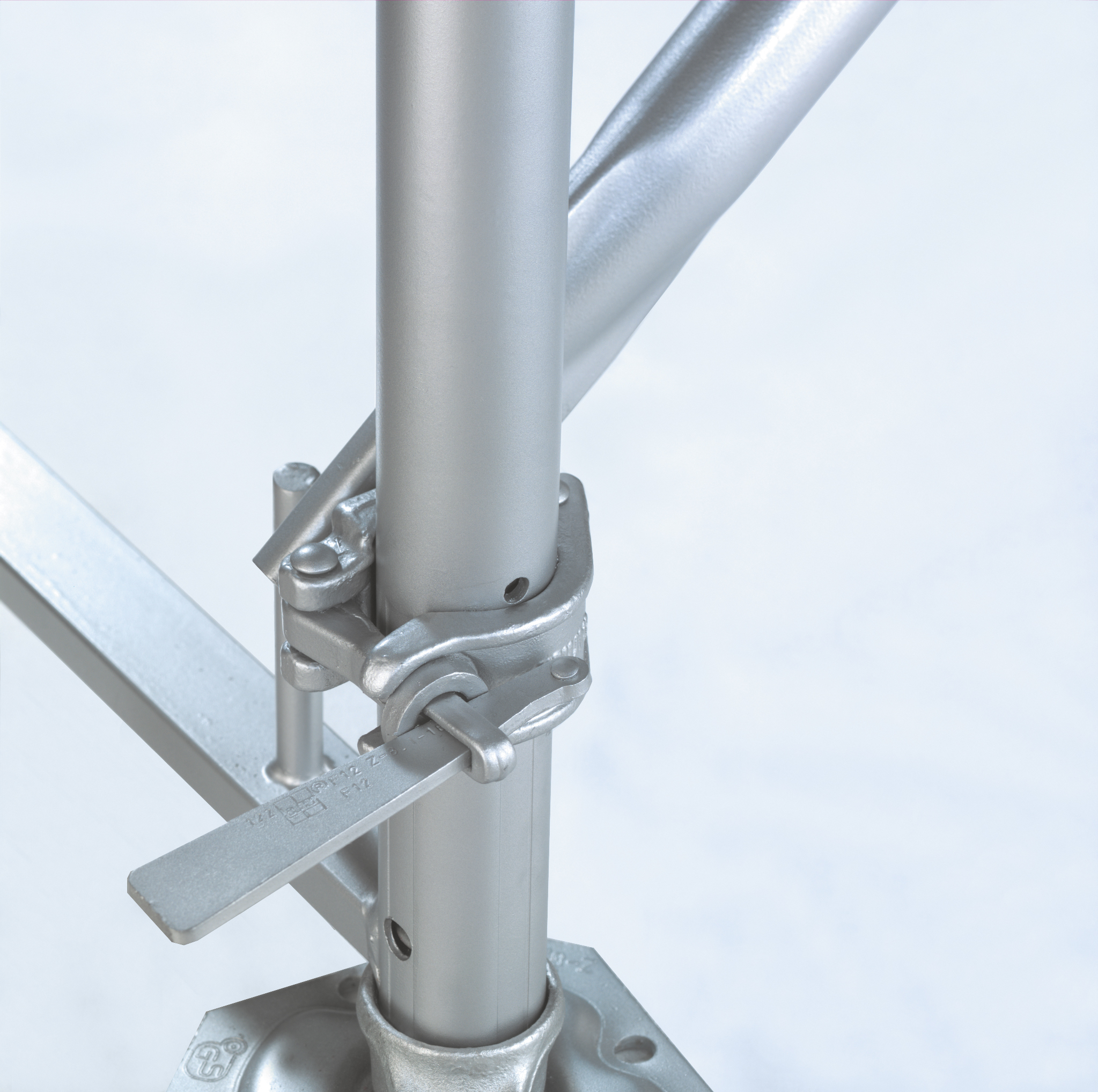

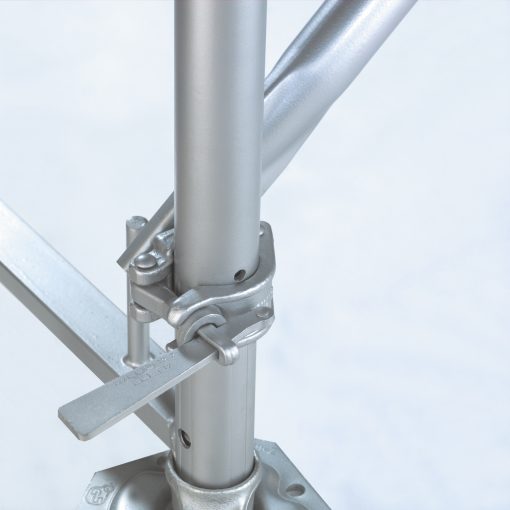

✅ Aufbau-Tip: Sitzt der Schließbügel der Keil-Halbkupplung der Diagonale genau unter der Lochmarkierung des Stellrahmens, so ist das Gerüstfeld senkrecht ausgerichtet.
Varianten:
Die original Layher Aufbau- und Verwendungsanleitung (AuV) für das Blitz-Gerüstsystem — mit allen Sicherheits- und Montagehinweisen für Auf- und Abbau.
| Material | Stahl feuerverzinkt |
| Verschlusstyp | Keil |
| Rohrdurchmesser | 42,4 mm |
| Wandstärke | 2 mm |
| Anzahl Kupplungen | 1 Stück |
