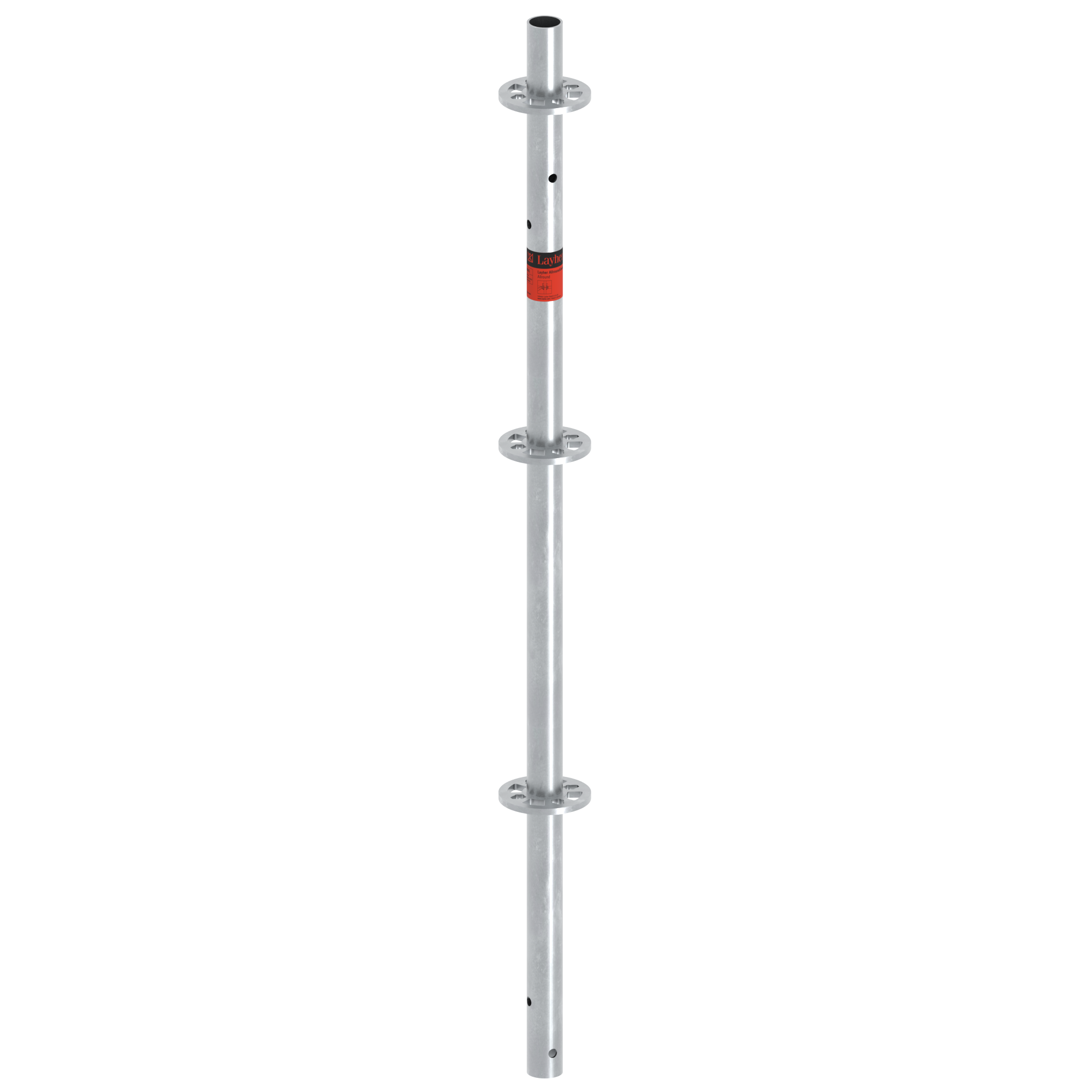

Layher Stiel LW, Stahl ohne Rohrverbinder

Layher Stiele

Die Layher Allroundstiele bieten eine vielseitige und stabile Verbindungsmöglichkeit für Gerüstkonstruktionen. Sie sind aus feuerverzinktem Stahlrohr und aus Aluminiumrohr, D=48,3 mm, erhältlich. Dank der Lochscheiben im Abstand von 50 cm ermöglichen sie eine flexible Montage für maximal 8 sichere Anschlüsse.

Verschiedene Längen verfügbar – Erhältlich in 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m und 4,0 m für maximale Anpassungsfähigkeit.
Präzise Anschlüsse – Kleine Aussparungen in der Lochscheibe ermöglichen rechtwinklige Verbindungen, während größere Aussparungen Anschlüsse in beliebigen Winkeln erlauben.
Sichere Verbindungstechnik – Die Verbindung von zwei Stielen erfolgt über Rohrverbinder und bei Bedarf zusätzlich über Spezialschraube M12 x 60 mit Mutter oder Rohrklappstecker Ø 12 mm.
Drei Rohrverbindertypen je nach Stielart:

• Eingepresster Rohrverbinder (bis einschließlich Variante K2000+)
• Geschraubter oder kein Rohrverbinder für flexible Anwendungen
• LW-Stiel mit angeformtem Rohrverbinder für leichte Konstruktionen

Verwendungsmöglichkeiten:

• Der Stiel mit geschraubtem Rohrverbinder kann mit Rohrverbinder z.B für zugbeanspruchte Konstruktionen oder ohne Rohrverbinder für Flächengerüste genutzt werden.
• Beim Einsatz mit Rohrverbinder ist dieser immer mit zwei Spezialschrauben M12 x 60 mit Mutter sicher zu verschrauben, um eine „quasi-starre“ Verbindung für die Übertragung von Biegemomenten zu gewährleisten.
• Vor der Montage ist zu überprüfen, ob die Muttern fest angezogen sind, um maximale Sicherheit zu garantieren.

Mit den Layher Allroundstielen erhalten Sie eine flexible, belastbare und sichere Lösung für Ihre Gerüstkonstruktionen!

Der Original Layher Allround Stiel LW ohne Rohrverbinder ist das vertikale Tragelement für den oberen Gerüstabschluss im AllroundGerüst. Das Stahlrohr D=48,3 mm ist feuerverzinkt; die Lochscheiben im Abstand von 50 cm bieten Anschlüsse für bis zu acht Riegel bzw. Diagonalen: vier kleine Aussparungen geben rechtwinklige Anschlüsse vor, vier größere erlauben beliebige Winkel.

Für Hängegerüste und beim Versetzen mit dem Kran darf dieser Stiel laut Layher nur mit dem Rohrverbinder (Stahl, Art.-Nr. 2605.000) verwendet werden; verschraubt wird er mit Spezialschrauben M12 x 60 mm, die Stiele untereinander werden mit Rohrklappsteckern oder Spezialschrauben gesichert.

Der Stiel LW ist im Modulsystem „Layher Allround LW“ nach der allgemeinen bauaufsichtlichen Zulassung Z-8.22-939 geregelt; höherfeste Stähle senken das Gewicht bei gleichbleibend hoher Tragfähigkeit.

Lieferbar in sechs Längen von 0,50 m bis 3,00 m (Art.-Nr. 2619.050 bis 2619.300) bei 0,50 m, sonst 28 Stück.
