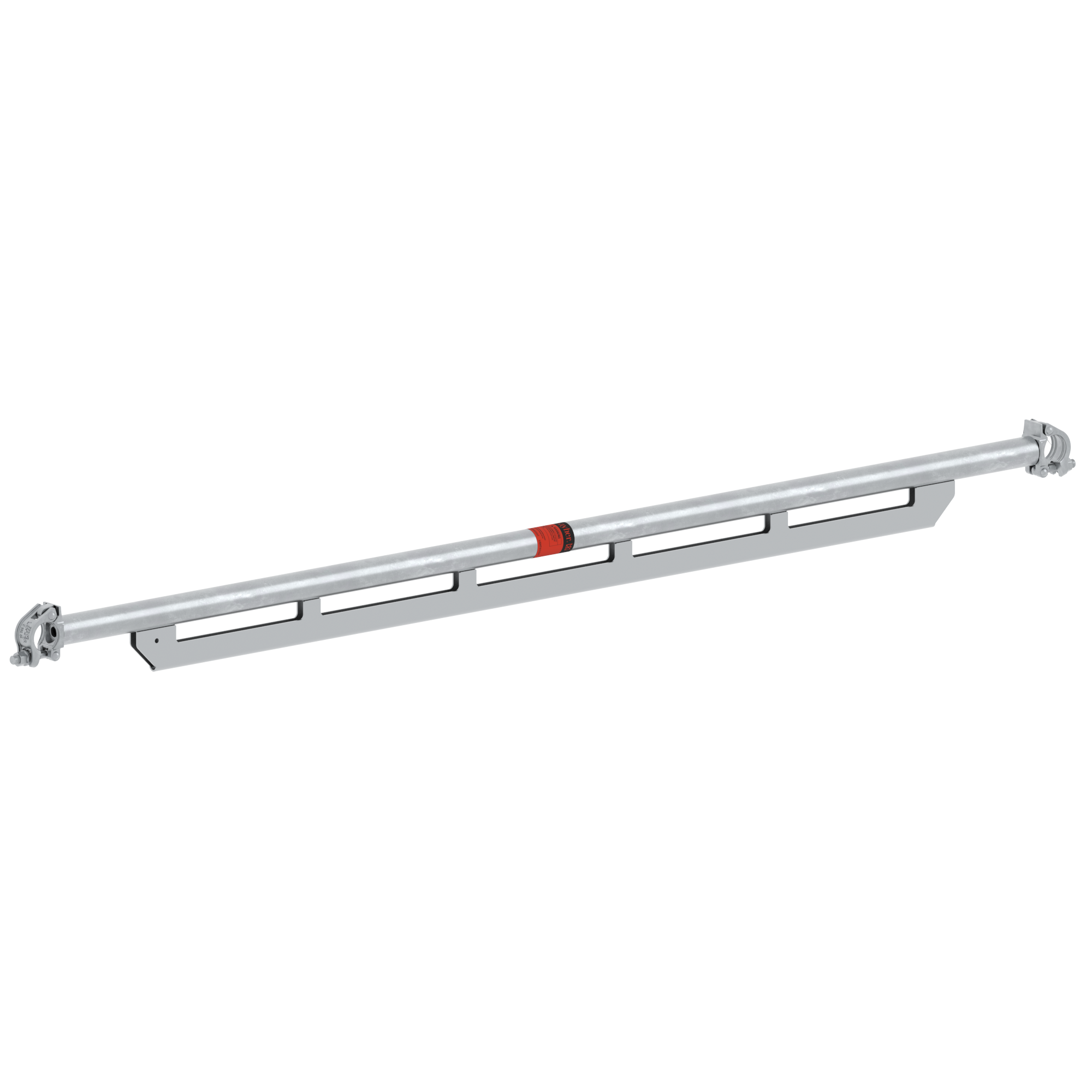

Layher Vario Ankerriegel LW

Ankern an beliebiger Steller im Gerüstfeld:

Oftmals ist es aufgrund der Bauwerkssituation nicht möglich, Gerüste im dafür vorgesehenen Knotenpunkt der Stellrahmen zu ankern. Fenster, Skelettbauten, nicht tragfähiges Mauerwerk oder die Geschosshöhen sind häufige Ursachen für andere Ankerpositionen. Diese abweichenden Ankerpositionen beanspruchen die Ständerrohre jedoch zusätzlich auf Biegung und mindern die Tragfähigkeit des Gerüsts.

Vorschriften:

Bei den nachgewiesenen Aufbauvarianten der Regelausführung der Zulassungen darf jeweils maximal eine Ankerebene bis 30 cm versetzt vom Knotenpunkt der Stellrahmen angebracht werden. Die anderen Ankerebenen sind auf Höhe der Knotenpunkte zu positionieren. Bei den Regelausführungen der Dachfanggerüste müssen die Anker der obersten Verankerungsebene immer im Knotenpunkt angebracht sein. Mit dem zweiteiligen Blitz Vario Anker-System von Layher wird jetzt eine Möglichkeit gegeben, ein Gerüst unabhängig vom Knotenpunkt der Stellrahmen innerhalb der Gerüstlage frei zu verankern, auch ohne wesentliche Traglastminderung und ohne aufwändige Zusatzkonstruktionen.

Montagehinweis:

Bestehend aus zwei Vario Ankerstielen LW und einem Vario Ankerriegel LW, welcher in den Systemlängen 1,57 m – 3,07 m erhältlich ist, bietet Layher eine einfache Systemlösung für statisch günstiges Ankern an beliebiger Stelle im Gerüstfeld. Ankerstiel und Ankerriegel können entweder einzeln oder gemeinsam verwendet werden. Die Bauteile des Vario Anker-Systems erlauben auch weiterhin das Anbringen von Innengeländern und Innenkonsolen.

Fazit:

• Erlaubt eine statisch günstige Verankerung an beliebiger Stelle innerhalb der Gerüstlage, auch außerhalb der Knotenpunkte der Stellrahmen, z. B. bei Gebäuden mit vielen Fenstern, Skelettbauten oder ähnlichen Situationen.

• Verwendung der Vario-Bauteile auch einzeln, wenn z. B. der Ankerpunkt nur vertikal oder horizontal versetzt ist.
• Übertragung von großen Ankerkräften senkrecht und parallel zur Fassade möglich.
• Statischer Nachweis des Vario-Ankersystems liegt vor.
• Einsetzbar im Blitz Gerüst und Allround Gerüst.
