↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Länge | Gewicht |
|---|---|---|
| 2673207 | 2,07 m | 21,4 kg |
| 2673257 | 2,57 m | 24,9 kg |
| 2673307 | 3,07 m | 31,9 kg |
| 2673414 | 4,14 m | 40,0 kg |
| 2673514 | 5,14 m | 51,2 kg |
| 2673614 | 6,14 m | 60,5 kg |

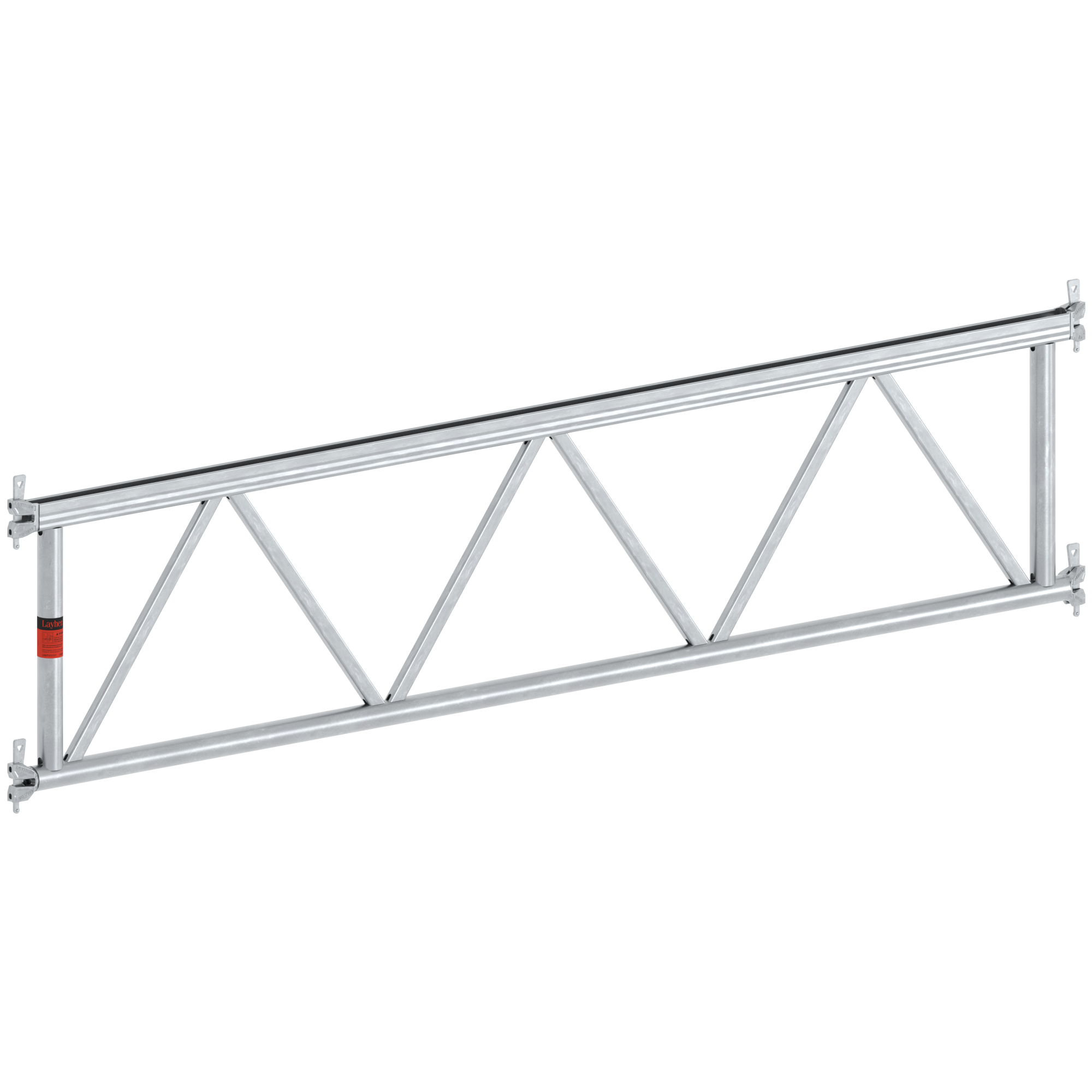

Beispielabbildung (Foto oder Illustration). Das gelieferte Produkt kann im Aussehen, z. B. in Oberfläche und Farbton, abweichen.
215,90 € – 440,90 €
inkl. MwSt. zzgl. Versandkosten
Lieferzeit: 4 - 7 Werktage
↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Länge | Gewicht |
|---|---|---|
| 2673207 | 2,07 m | 21,4 kg |
| 2673257 | 2,57 m | 24,9 kg |
| 2673307 | 3,07 m | 31,9 kg |
| 2673414 | 4,14 m | 40,0 kg |
| 2673514 | 5,14 m | 51,2 kg |
| 2673614 | 6,14 m | 60,5 kg |
Die Layher Allround U-Gitterträger LW aus Stahl oder Aluminium mit 4 Keilköpfen ermöglichen den stabilen Bau von Decken-, und Flächengerüsten durch Einfaches Anschlagen der Gitterträger-Keilköpfe an Stielen. Zusammen mit dem Rohrverbinder für U-Profil gelingt der systemgebundene Weiterbau im Gerüstraster und die Überbrückung von Spannweiten innerhalb des Layher Allround Gerüstsystems. In den U-Riegeln der Gitterträger werden U-Stahlböden, U-Robustböden oder U-Staluböden kraftschlüssig aufgenommen und mit einer U-Bodensicherung gegen Ausheben gesichert .
Die Layher Allround O-Gitterträger LW aus Stahl mit Rundrohr-Obergurt und -Untergurt sind für den systemgebundenen Weiterbau im Gerüstraster konzipiert.
Verfügbare Varianten:
✔ U-Gitterträger LW, Stahl (4 Keilköpfe) – Layher Raster: 2,07 m bis 6,14 m, Höhe 0,50 m
✔ U-Gitterträger LW, Aluminium (4 Keilköpfe) – Layher Raster: 1,57 m bis 5,14 m, Höhe 0,50 m
✔ O-Gitterträger LW, Stahl (4 Keilköpfe) – Layher Raster: 2,07 m bis 7,71 m, Höhe 0,50 m
2,07 m Länge → 6 x 0,32 m Böden
2,57 m Länge → 7 x 0,32 m + 1 x 0,19 m Böden
3,07 m Länge → 9 x 0,32 m Böden
4,14 m Länge → 12 x 0,32 m + 1 x 0,19 m Böden
5,14 m Länge → 15 x 0,32 m + 1 x 0,19 m Böden
6,14 m Länge → 18 x 0,32 m + 1 x 0,19 m Böden
✔ U-Riegel für Gitterträger
✔ Rohrverbinder für U-Profil
Wichtiger Hinweis:
Beim Einsatz von Gitterträgern muss die Standsicherheit des Gerüsts nachgewiesen werden. Belastungstabellen sind auf Anfrage erhältlich.
➡ Layher Gitterträger – die perfekte Lösung für sichere und belastbare Gerüstkonstruktionen!
Der Layher U-Gitterträger LW aus Stahl mit 4 Keilköpfen dient zum Bau von Deckengerüsten. Die Keilköpfe werden an den Stielen angeschlagen; zusammen mit dem Rohrverbinder für U-Profil ist der Weiterbau im Gerüstraster oder die Überbrückung größerer Spannweiten möglich.
Lieferbar in sechs Längen von 2,07 m bis 6,14 m bei einem Maß von 0,50 m, Gewicht von 21,4 kg bis 60,5 kg. Die Bodenbelegung ist festgelegt: 2,07 m entspricht 6 × 0,32 m, 3,07 m entspricht 9 × 0,32 m, 4,14 m entspricht 12 × 0,32 m und 1 × 0,19 m.
Zur Aufnahme der Gerüstböden bei Überbrückungen dient der U-Riegel für Gitterträger (0,73 m und 1,09 m), nur in Verbindung mit dem Rohrverbinder für U-Profil Art.-Nr. 2656.000. Die Böden sichern Sie jeweils mit der U-Bodensicherung gegen Ausheben.
Wichtig: Beim Einsatz von Gitterträgern ist in jedem Fall die Standsicherheit des Gerüsts nachzuweisen. Belastungstabellen sind auf Anforderung erhältlich.
Der Layher U-Gitterträger LW aus Stahl mit 4 Keilköpfen dient zum Bau von Deckengerüsten. Die Keilköpfe werden an den Stielen angeschlagen; zusammen mit dem Rohrverbinder für U-Profil ist der Weiterbau im Gerüstraster oder die Überbrückung größerer Spannweiten möglich.
Lieferbar in sechs Längen von 2,07 m bis 6,14 m bei einem Maß von 0,50 m, Gewicht von 21,4 kg bis 60,5 kg. Die Bodenbelegung ist festgelegt: 2,07 m entspricht 6 × 0,32 m, 3,07 m entspricht 9 × 0,32 m, 4,14 m entspricht 12 × 0,32 m und 1 × 0,19 m.
Zur Aufnahme der Gerüstböden bei Überbrückungen dient der U-Riegel für Gitterträger (0,73 m und 1,09 m), nur in Verbindung mit dem Rohrverbinder für U-Profil Art.-Nr. 2656.000. Die Böden sichern Sie jeweils mit der U-Bodensicherung gegen Ausheben.
Wichtig: Beim Einsatz von Gitterträgern ist in jedem Fall die Standsicherheit des Gerüsts nachzuweisen. Belastungstabellen sind auf Anforderung erhältlich.
| Material | Stahl |
| Ausführung | U-Gitterträger LW mit 4 Keilköpfen |
| Anschluss | 4 Keilköpfe zum Anschlagen an Stielen |
| Längen | 2,07 / 2,57 / 3,07 / 4,14 / 5,14 / 6,14 m |
| Maß | 0,50 m |
| Gewicht | 21,4 kg (2,07 m) bis 60,5 kg (6,14 m) |
| Bodenbelegung | 2,07 m: 6 × 0,32 m · 2,57 m: 7 × 0,32 m und 1 × 0,19 m · 3,07 m: 9 × 0,32 m · 4,14 m: 12 × 0,32 m und 1 × 0,19 m · 5,14 m: 15 × 0,32 m und 1 × 0,19 m · 6,14 m: 18 × 0,32 m und 1 × 0,19 m |
| Zubehör | Rohrverbinder für U-Profil (2656.000 / 2656.001 / 2656.002), U-Riegel für Gitterträger (4923.073 / 4923.109), U-Bodensicherung |
| Hinweis | Standsicherheit des Gerüsts ist nachzuweisen; Belastungstabellen auf Anforderung |
| Kompatibel mit | Layher AllroundGerüst |
