↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | Länge | Spindelweg | Gewicht |
|---|---|---|---|---|
| 5312045 | Schwenkbare Kopfspindel 45, massiv | 0,45 m | max. 26 cm | 7,3 kg |

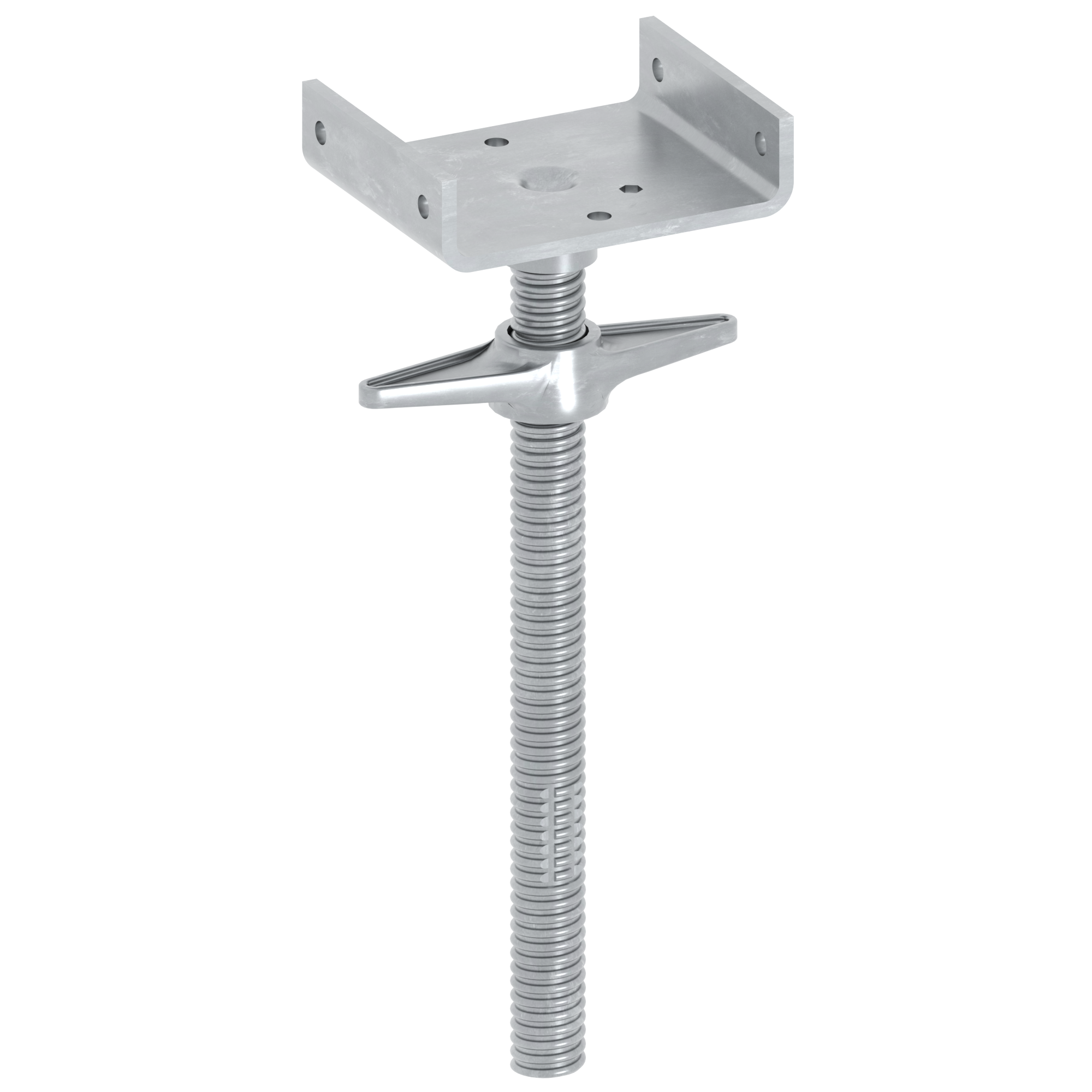

Beispielabbildung (Foto oder Illustration). Das gelieferte Produkt kann im Aussehen, z. B. in Oberfläche und Farbton, abweichen.
UVP: 109,96 € Ursprünglicher Preis war: 109,96 €92,90 €Aktueller Preis ist: 92,90 €.
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 4 - 7 Werktage
↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | Länge | Spindelweg | Gewicht |
|---|---|---|---|---|
| 5312045 | Schwenkbare Kopfspindel 45, massiv | 0,45 m | max. 26 cm | 7,3 kg |
Die schwenkbare Kopfspindel 45 ermöglicht eine flexible Höhenverstellung und eine präzise Lastaufnahme, selbst bei schrägen Auflageflächen. Sie optimiert den Gerüstbau durch eine einfache Montage und eine verbesserte Kraftübertragung.
Flexible Neigung – Jochträger (z. B. Kanthölzer) können mit einer Neigung bis zu 5 % in Längs- und Querrichtung eingebaut werden.
Zeitsparende Montage – Durch die gelenkige Lagerung der Kopfplatte entfällt das zeitraubende Unterkeilen, was den Aufbau erleichtert.
Optimale Lastaufnahme – Die zentrische Einleitung der Vertikalkräfte in die Spindel ermöglicht das Abtragen höherer Lasten.
Robuste Konstruktion – Hochwertige Materialien sorgen für stabile, langlebige und sichere Verbindungen.
Mit der Layher schwenkbaren Kopfspindel 45 erhalten Sie eine effiziente, sichere und flexible Lösung zur präzisen Höhenanpassung im Gerüstbau!
Die Layher schwenkbare Kopfspindel 45, massiv dient der Höhenverstellung und der Einleitung der Lasten in die Gerüstkonstruktion. Sie ermöglicht es, Jochträger (z. B. Kanthölzer) mit einer Neigung von bis zu 5 % gegenüber der Horizontalen in Längs- und Querrichtung einzubauen – das zeitraubende Unterkeilen entfällt.
Durch die gelenkige Lagerung der Kopfplatte werden die Vertikalkräfte zentrisch in die Spindel eingeleitet, dadurch können höhere Lasten abgetragen werden. Der Spindelweg beträgt maximal 26 cm, die Aufstandsbreite 16 cm. Das selbstreinigende Rundgewinde (D=38 mm, Steigung 8,1 mm) trägt Farb- und Kerbmarkierungen zur Begrenzung des Spindelwegs; die massive Ausführung erkennen Sie an der sechseckigen Aussparung in der Kopfplatte.
Artikel 5312.045, Länge 0,45 m, Gewicht 7,3 kg.
| Spindeltyp | massiv |
| Ausführung | schwenkbare Kopfspindel 45 |
| Länge | 0,45 m |
| Max. Spindelweg | 26 cm |
| Aufstandsbreite | 16 cm |
| Gewinde | selbstreinigendes Rundgewinde, D=38 mm, Steigung 8,1 mm |
| Flügelaußenmaß Spindelmutter | 205 mm |
| Neigung der Jochträger | bis max. 5 % gegenüber der Horizontalen, längs und quer |
| Bemessungswerte Spindeltyp massiv | NRd 288,0 kN · MRd 157,0 kNcm · VRd 106,0 kN |
| Gewicht | 7,3 kg |
| Artikelnummer | 5312.045 |
