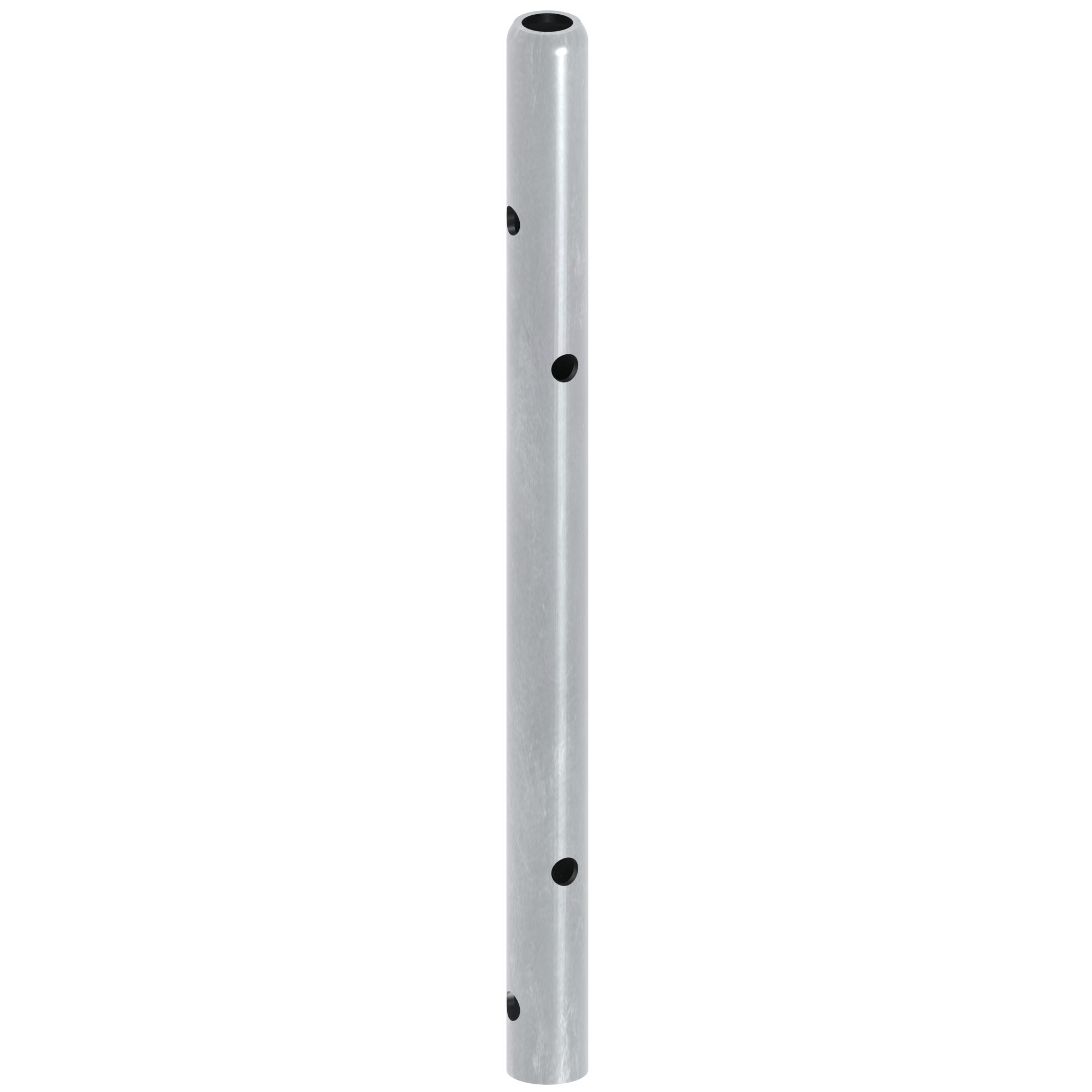

Layher Rohrverbinder

Layher Rohrverbinder für Stiele

Zum Verbinden der einzelnen Stiele werden Rohrverbinder benutzt. Diese befestigt man in dem unteren Stiel mit Spezialschrauben M12 x 60 mm mit Mutter. Die über Kreuz angeordneten zwei Schrauben gewährleisten eine „quasi-starre“ Verbindung und erlauben die Übertragung von Biegemomenten. Vor dem Einbau eines Stiels mit geschraubtem Rohrverbinder ist zu prüfen, ob die Muttern fest angezogen sind. Rohrverbinder sind aus Stahl für Stiele aus Stahl oder Aluminiumfür Stiele aus Aluminium erhältlich.

Der Layher Rohrverbinder verbindet einzelne Allround-Stiele zum vertikalen Weiterbau. Er wird im unteren Stiel mit Spezialschrauben M12 × 60 mm mit Mutter befestigt. Die über Kreuz angeordneten zwei Schrauben ermöglichen eine „quasi-starre“ Verbindung und erlauben die Übertragung von Biegemomenten.

Verwendung: Rohrverbinder aus Stahl für Stiele Art.-Nr. 2619.xxx und 2604.xxx, Rohrverbinder aus Aluminium für Aluminium-Stiele Art.-Nr. 3209.xxx. Beim Einsatz als Hängegerüst oder beim Versetzen mit dem Kran sind nur die dafür vorgesehenen Stielausführungen mit Rohrverbinder zulässig.

Vor dem Einbau eines Stiels mit geschraubtem Rohrverbinder ist zu prüfen, ob die Muttern fest angezogen sind. Der obere Stiel kann mit Rohrklappsteckern abgesteckt werden.

Zwei Ausführungen: Stahl (Art.-Nr. 2605.000, 1,6 kg) und Aluminium (Art.-Nr. 3209.000, 0,8 kg), jeweils 0,52 m lang.
