↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | Maß | Gewicht |
|---|---|---|---|
| 4419003 | Konsoladapter für Aufzugsrad | 0,26 m | 1,7 kg |

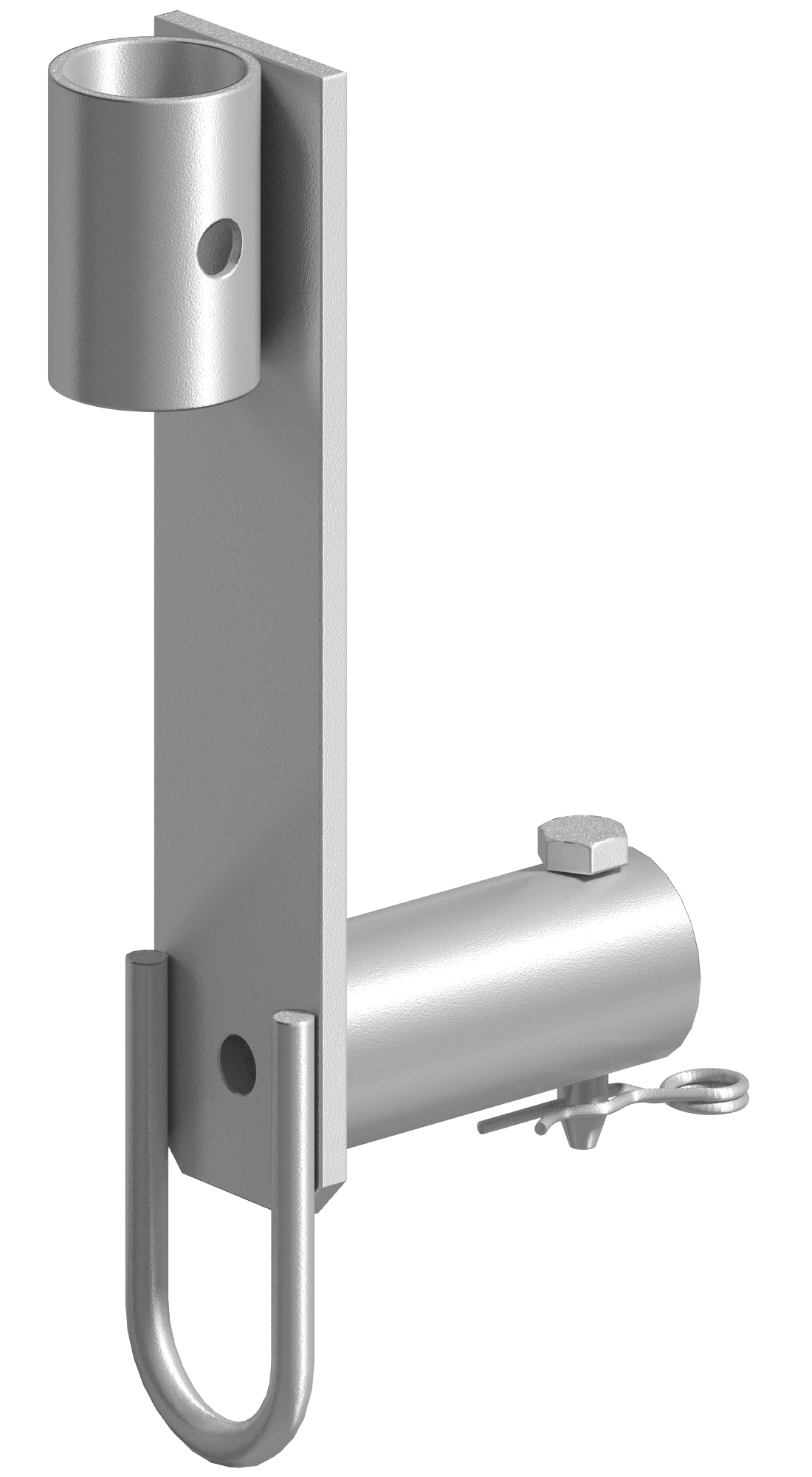

Beispielabbildung (Foto oder Illustration). Das gelieferte Produkt kann im Aussehen, z. B. in Oberfläche und Farbton, abweichen.
UVP: 42,84 € Ursprünglicher Preis war: 42,84 €41,90 €Aktueller Preis ist: 41,90 €.
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 4 - 7 Werktage
↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | Maß | Gewicht |
|---|---|---|---|
| 4419003 | Konsoladapter für Aufzugsrad | 0,26 m | 1,7 kg |
Die Layher Konsole 0,73 m entfaltet ihr volles Potenzial erst im Zusammenspiel mit dem passenden Konsoladapter und Aufzugsrad. Ausgelegt ist das System für den manuellen Höhentransport von Gerüstteilen, Farbeimern, Baumaterial etc. bis 50 kg und unterstützt damit effizient die täglichen Arbeitsabläufe auf der Baustelle.
Funktion des Konsoladapters:
✔ korrekte Positionierung des Aufzugsrads
✔ Sicherheit und Funktionalität der gesamten Konstruktion
Der Layher Konsoladapter ist ein systemfreies Zubehör, das sich für Fassadengerüste und Modulgerüste eignet. Er kommt insbesondere beim Layher Blitz-Gerüst und Layher Allround-Gerüst zum Einsatz.
✅ Konsole 0,73 m mit Rohrverbinder
✅ Konsoladapter – Max. Last: 50 kg
✅ Aufzugsrad ohne Fallbremse
✅ Schäkel nach DIN 82 101 – Verbindung von Konsole mit Aufzugsrad
✅ Seil für Aufzugsrad – Durchmesser = 20 mm in 20 m oder 40 m Länge verfügbar
Technische Merkmale des Layher Seil für Aufzugsrad ohne Fallbremse:
✔ Durchmesser 20 mm
✔ mit eingespleißten Schlaufen nach DIN 83 319 für Aufnahme von Schäkeln
✔ einseitig montiert mit 1 Schäkel
✔ gefertigt nach DIN EN 1261 Form A
Montagehinweise für maximale Sicherheit
Für eine sichere und fachgerechte Montage ist es erforderlich, die Konsole um diesen Adapter zu ergänzen.
✔ Stabile Verbindung zum Gerüstsystem
✔ Zuverlässige Aufnahme der vorgesehenen Lasten
✔Die Konsole, 0,73 m darf im Regelfall nur mit der Konsolabstützung (Querdiagonale) eingebaut werden
Mit dem Layher Konsoladapter setzen Sie auf höchste Sicherheit und Flexibilität – für noch mehr Effizienz auf der Baustelle.
Der Layher Konsoladapter nimmt das Aufzugsrad auf und macht die Konsole 0,73 m zum Seilzug für den manuellen Höhentransport von Gerüstmaterial bis max. 50 kg. Er ist für die Aufzugsräder mit den Art.-Nr. 4419.000 (ohne Fallbremse) und 4419.001 (mit Fallbremse) vorgesehen.
Die Montage ist einfach: Der Adapter wird über den Rohrverbinder der Konsole gesteckt und mit einem Rohrklappstecker gesichert; alternativ kommen ein Fallstecker, ein Bolzen mit Sicherungsstecker oder eine Schraube M12 mit Mutter in Frage. Anschließend wird das Aufzugsrad am Adapter eingehängt.
Die Konsole 0,73 m mit Rohrverbinder wird dazu schwenkbar über einen Rohrverbinder der obersten Lage gesteckt oder mit einer Halbkupplung am Knotenblech des Stellrahmens angebracht.
Maße und Lieferform: 0,26 m, Gewicht 1,7 kg. Passende Aufzugsräder und Seile finden Sie in unserem Shop.
Der Layher Konsoladapter nimmt das Aufzugsrad auf und macht die Konsole 0,73 m zum Seilzug für den manuellen Höhentransport von Gerüstmaterial bis max. 50 kg. Er ist für die Aufzugsräder mit den Art.-Nr. 4419.000 (ohne Fallbremse) und 4419.001 (mit Fallbremse) vorgesehen.
Die Montage ist einfach: Der Adapter wird über den Rohrverbinder der Konsole gesteckt und mit einem Rohrklappstecker gesichert; alternativ kommen ein Fallstecker, ein Bolzen mit Sicherungsstecker oder eine Schraube M12 mit Mutter in Frage. Anschließend wird das Aufzugsrad am Adapter eingehängt.
Die Konsole 0,73 m mit Rohrverbinder wird dazu schwenkbar über einen Rohrverbinder der obersten Lage gesteckt oder mit einer Halbkupplung am Knotenblech des Stellrahmens angebracht.
Maße und Lieferform: 0,26 m, Gewicht 1,7 kg. Passende Aufzugsräder und Seile finden Sie in unserem Shop.
| Art.-Nr. | 4419.003 |
| Verwendung | für Aufzugsrad Art.-Nr. 4419.000 und 4419.001 |
| Maß | 0,26 m |
| Gewicht | 1,7 kg |
| Befestigung | über den Rohrverbinder der Konsole 0,73 m, Sicherung mit Rohrklappstecker |
| Last des Seilzugs (System) | max. 50 kg |
| Hersteller | Layher |
