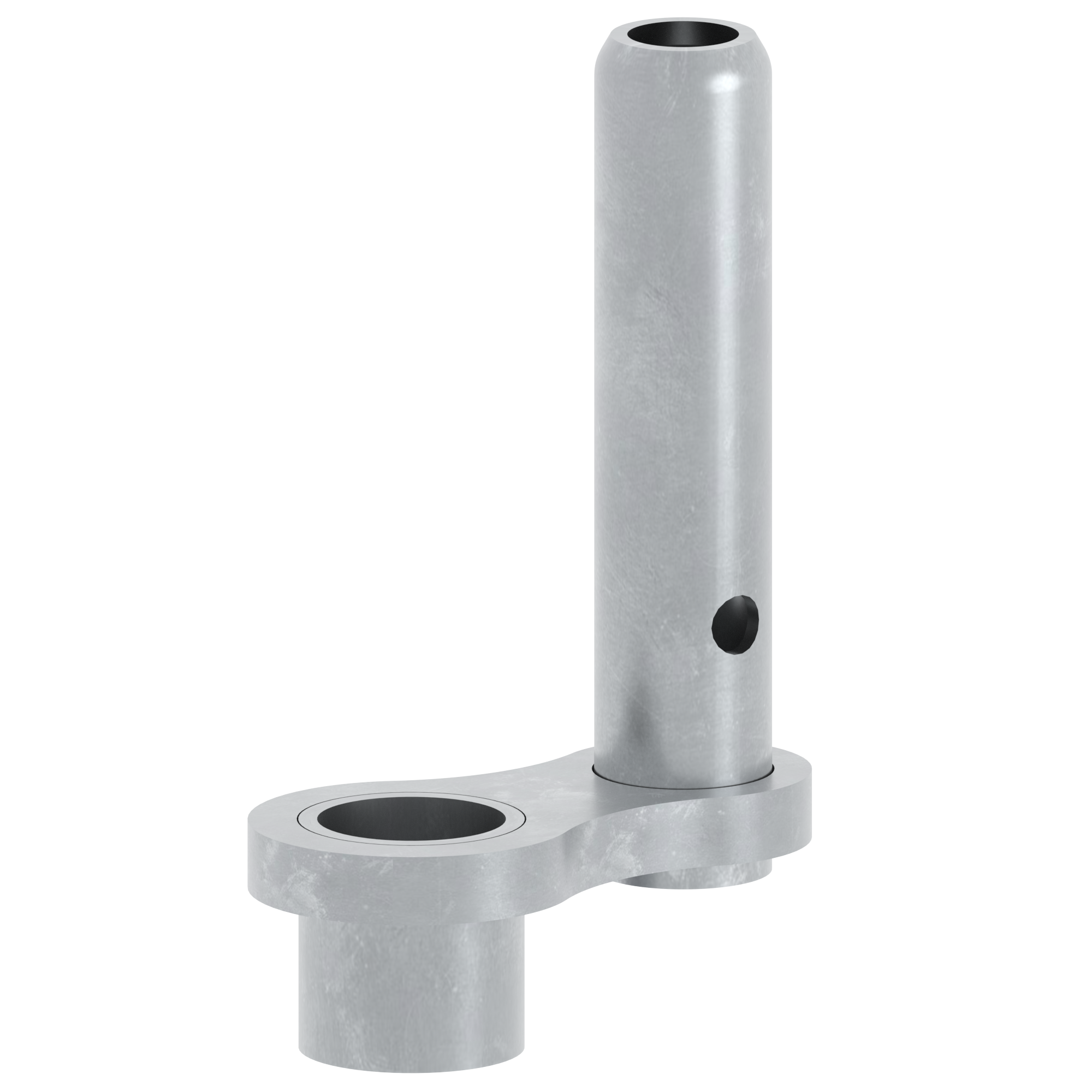

Layher Blitz Eckadapter, Achsabstand 74 mm

Eckausbildungen, Rundrüstungen oder vorgesetzte Treppentürme erfordern in der Regel das Ankuppeln von Stellrahmen und ggf. die Justierung der Stellrahmenhöhe des zweiten Stellrahmens. Dies macht eine Ein-Mann-Montage nahezu unmöglich.

Montagehinweis:

Der Eckadapter für Rundrüstungen und Ecklösungen vereinfacht diesen Montageschritt deutlich. Er wird vor dem Aufstecken des untersten Stellrahmens auf die Fußspindeln gesteckt und erlaubt dann das anschließende Aufstecken von 2 Stellrahmen nebeneinander ohne fußseitiges Anbringen einer Kupplung. Beide Stellrahmen sind automatisch auf der gleichen Höhe ausgerichtet, was eine bequeme Ein-Mann-Montage ermöglicht.

U-Distanzkupplung wie gewohnt eingesetzt werden, welche das spaltfreie Ausdecken zwischen Podesttreppe und Hauptbelag mit einem 0,19 m breiten Stahl- oder Staluboden erlaubt.

Der Layher Blitz Eckadapter vereinfacht den Montageschritt bei Rundrüstungen und Ecklösungen. Er wird auf die Fußspindel gesteckt, um anschließend das Aufstecken von zwei Stellrahmen nebeneinander zu ermöglichen.

Dabei entfällt das fußseitige Anbringen einer Kupplung am Stellrahmen, und die Höhenausrichtung des zweiten Stellrahmens ist nicht mehr nötig. Der Achsabstand von 74 mm entspricht dem der Layher Drehkupplung.

Der Eckadapter besteht aus feuerverzinktem Stahl und wiegt 1,3 kg. Art.-Nr. 1704.074.
