↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | Länge | Gewicht |
|---|---|---|---|
| 4031003 | Montagepfosten T19 | 2,36 m | 6,0 kg |

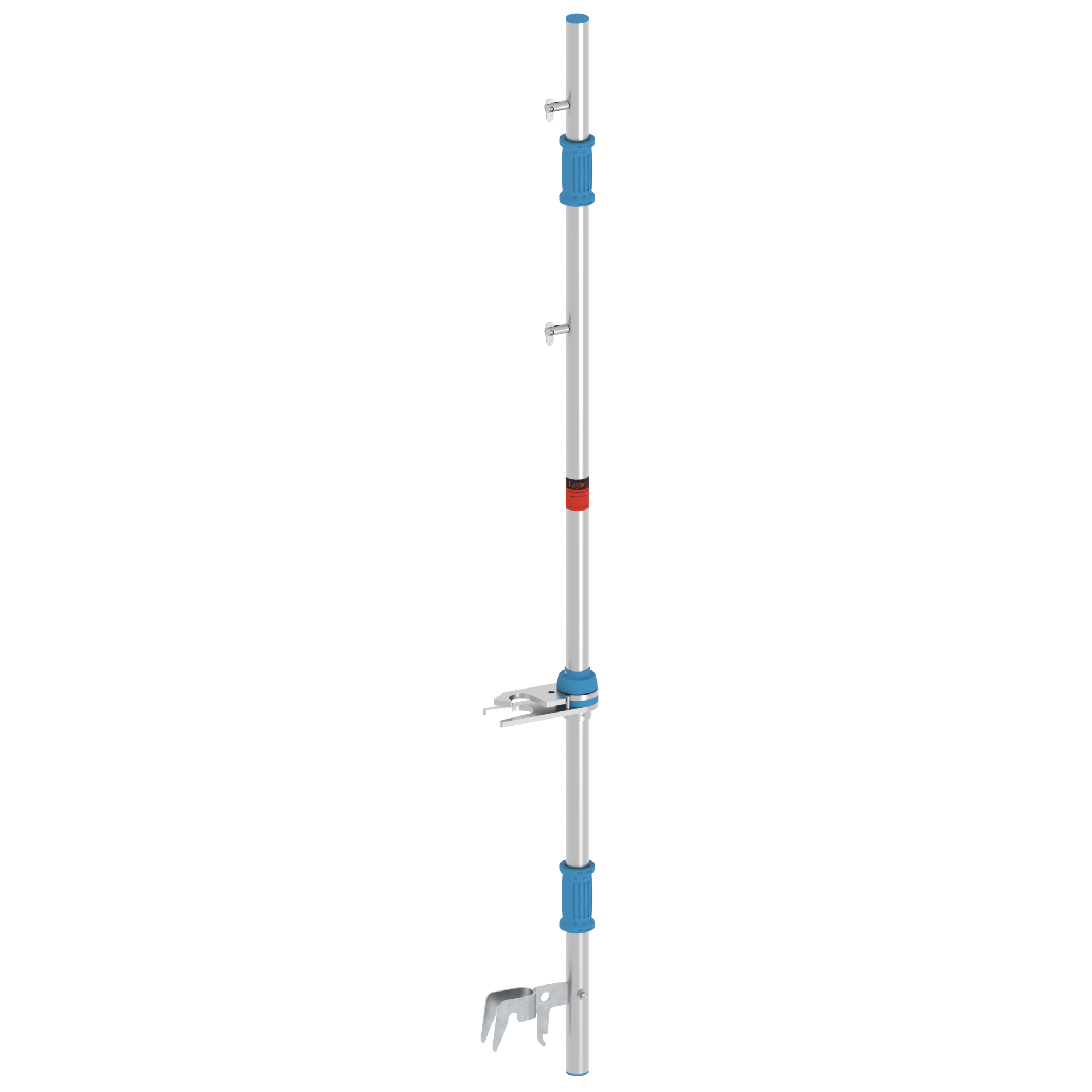

Beispielabbildung (Foto oder Illustration). Das gelieferte Produkt kann im Aussehen, z. B. in Oberfläche und Farbton, abweichen.
UVP: 385,20 € Ursprünglicher Preis war: 385,20 €325,90 €Aktueller Preis ist: 325,90 €.
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 4 - 7 Werktage
↓ Datenblatt als PDF herunterladen
Technische Daten der Ausführungen:
| Artikel-Nr. | Ausführung | Länge | Gewicht |
|---|---|---|---|
| 4031003 | Montagepfosten T19 | 2,36 m | 6,0 kg |
Vorschriften:
Seit der Neuausgabe der Technischen Regel für Betriebssicherheit TRBS 2121-1 muss nun bei durchgehender Gerüstflucht beim Horizontaltransport auf der jeweils obersten Gerüstlage ein einteiliges Geländer vorhanden sein. Hinzu kommt noch die Forderung, dass beim vertikalen Handtransport von Gerüstteilen ein zweiteiliger Seitenschutz (Handlauf und Knieleiste) vorhanden sein muss. Im Zuge dieser geänderten Anforderungen wurde der Montagepfosten überarbeitet und weiterentwickelt.
Montagehinweis:
Mit dem neuen Montagepfosten T19 lässt sich ein vorlaufender Seitenschutz sowohl im Blitz- als auch Allround Gerüst mit nur wenigen Handgriffen montieren und versetzen. Dies ist möglich mit dem neuen Einhänge-U in Kombination mit dem einzigartigen Verriegelungsmechanismus. Der Montagepfosten wird nun einfach und schnell auf das Geländer bzw. Lochscheibe aufgesetzt und an das Gerüst herangezogen. Der Verriegelungsmechanismus öffnet und schließt automatisch und der Montagepfosten ist gesichert.
Ihr Vorteil:
Einbausituation Blitz Gerüst
Die neue untere Einhängung ermöglicht eine schnelle und sichere Montage. Der Stellrahmenholm dient hier als Führung für die Montage bis das Einhänge-U auf dem Geländer aufsitzt. Anschließend wird der Montagepfosten an das Gerüst herangezogen und durch den automatischen Verriegelungs- mechanismus gesichert. Zusätzliche Handgriffe sind für die Montage nicht notwendig. Als Höhenbegrenzung und um ein vertikales Verschieben des Montagepfostens zu verhindern, stößt der Verriegelungsmechanismus im oberen Bereich am Knotenblech vom Stellrahmen an.
Einbausituation Allround Gerüst
Im Allround Gerüst wird der Montagepfosten auf die Lochscheibe aufgesetzt. Die speziell entwickelte Einhängenase am Einhänge-U wird durch die kleine Öffnung der Lochscheibe durchgesteckt. Im eingebauten Zustand verhindert die leichte Krümmung der Einhängenase das vertikale Verschieben des Montagepfostens nach oben, indem es an der unteren Kante der Lochscheibe anstößt. Soll ein Montagepfosten versetzt oder demontiert werden, dann wird er nur leicht nach vorne geschwenkt und die Einhängenase lässt sich aus der kleinen Öffnung der Lochscheibe wieder ausheben.
Der Layher Montagepfosten T19 aus Aluminium trägt zwei Montagegeländer in 0,50 m und 1,00 m Höhe und bildet die Basis des Layher Montage-Sicherungs-Geländers (MSG). Die Geländer werden schnell per Kippstift befestigt, sodass beim Gerüstaufbau in gesicherter Lage montiert werden kann.
Die Befestigung am Stellrahmen erfolgt in nur zwei Schritten: einhängen und heranziehen. Die untere Einhängung setzt beim Blitz Gerüst auf dem Geländer auf, beim AllroundGerüst greift die Nase der Einhängung in die Lochscheibe. Gelöst wird der Pfosten durch Drehen eines Kunststoffgriffs, der die Verschlusseinheit öffnet.
Der Montagepfosten hat zwei Geländer-Anschlusseinheiten (Kippstift-Anschlüsse) für die Montagegeländer als Geländer- und Zwischenholm. Mit dem Kippstiftadapter (Art.-Nr. 4031.005) lassen sich an einem Pfosten zwei Geländer im 90°-Winkel zueinander montieren. Die Aufbau- und Verwendungsanleitung ist zu beachten.
Länge 2,36 m, Gewicht 6,0 kg, Art.-Nr. 4031.003.
Die original Layher Aufbau- und Verwendungsanleitung (AuV) für das Blitz-Gerüstsystem — mit allen Sicherheits- und Montagehinweisen für Auf- und Abbau.
| Material | Aluminium |
| Ausführung | Montagepfosten T19 |
| Aufnahme | zwei Montagegeländer (0,50 m und 1,00 m Höhe) |
| Geländerbefestigung | Kippstifte (zwei Geländer-Anschlusseinheiten) |
| Befestigung am Gerüst | einhängen und heranziehen, Verschlusseinheit mit Drehgriff |
| Länge | 2,36 m |
| Gewicht | 6,0 kg |
| Kompatibel mit | Layher Blitz Gerüst, AllroundGerüst |
