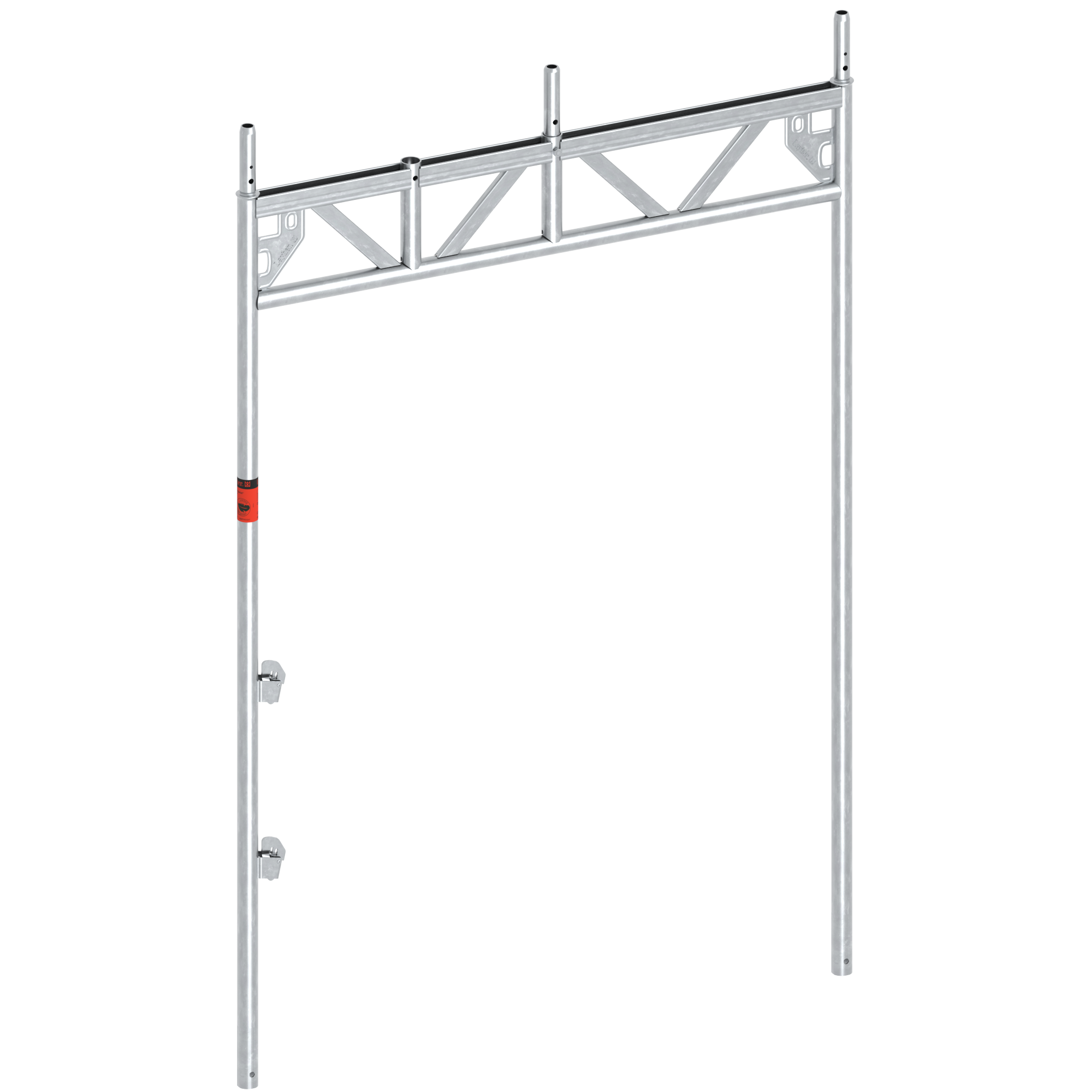

Beim Einsatz von Gerüsten im Fußgängerbereich ist es sinnvoll, dass Arbeitsgerüste mit einem Fußgängertunnel versehen werden. Zu diesem Zweck sind die Durchgangsrahmen des Layher Blitz Gerüsts verfügbar. Neben dem bewährten Durchgangsrahmen mit einer Breite von 1,50 m steht ab sofort ein Durchgangsrahmen mit einer Breite von 1,09 m zu Verfügung. Dieser Durchgangsrahmen findet vor allem auf Gehwegen mit einer Breite von weniger als 1,60 m Verwendung.
Vorschriften:
Der Durchgangsrahmen erfüllt die Anforderungen der Richtlinien für die Sicherung von Arbeitsstellen an Straßen (RSA) mit einer Mindestbreite von 1,00 m für Fußgängerwege. Diese wird durch die außenliegenden Geländerkästchen ermöglicht. Die geforderte lichte Höhe von 2,20 m wird durch eine Ausspindelung von mind. 25 cm erreicht.
Montagehinweis:
Durch den abnehmbaren Rohrverbinder kann der Durchgangsrahmen sowohl für den Weiterbau mit 0,73 m breiten als auch mit 1,09 m breiten Blitz Gerüsten eingesetzt werden. Als Schutz vor herabfallendem Bauschutt oder Werkzeug, kann der Durchgangsrahmen mit Systemgerüstböden voll ausgelegt werden. Infrage kommen hier bspw. die Kombination aus einem 0,61 m und einem 0,32 m breiten Xtra-N-Boden. Das integrierte Blitz-Knotenblech enthält alle bewährten Möglichkeiten des Blitz Stellrahmens LW für Verankerung und Diagonalenanschluss.
Zur Sicherung des Gerüsts an öffentlichen Verkehrswegen können die Blitz Gerüstabsperrungen mit drehbarer Halbkupplung schnell und einfach am Durchgangsrahmen 1,09 m angebracht werden – ins System passend und immer wieder einsetzbar.
Unser Tipp:
Einen effizienten Transport und eine wirtschaftliche Lagerung ermöglicht die Blitz Stellrahmen-Zapfenpalette für 1,09 m breite Stellrahmen.
